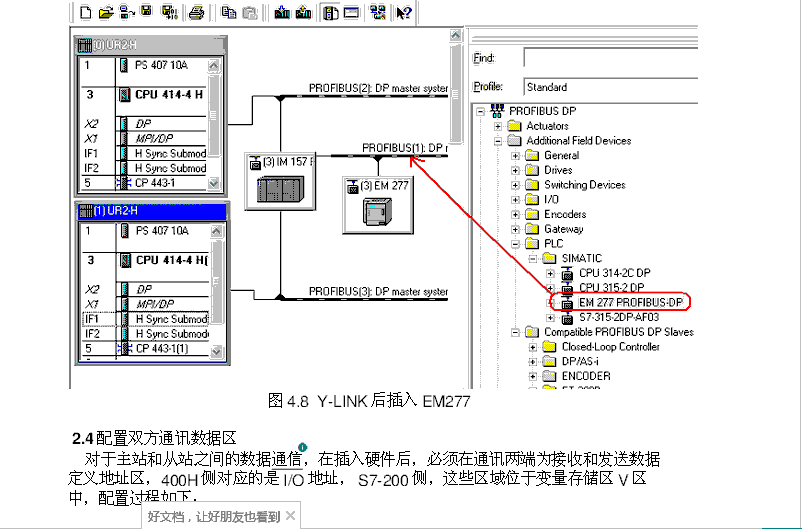

经过各位耐心解答，和各位大神提供的相关资料，我已将EM277添加到我们单位的DCS系统，如图1。可是根据各位提供的标准资料，如图2，标准资料提供的是Y-LINK方法将EM277组态进双冗余系统。可我们单位没有IM153模块,而且对EM277链接的CPU226上的相关信号可靠性没有太高要求。如果不需对EM277进入双冗余系统，请看图1，我自己做的组态是否可行，只和单条PROFIBUS-DP连接，这样能否正常使用？请各位大神解答
图片说明：
9b1dc71CE9ede52e962aa9cbab95c6f9
最佳答案
1、如果不需对EM277进入双冗余系统？
可以采用单边I/O方式。见上传的截图。
2、S7-400H的两个CPU都有自己的“自留地（非冗余）”。任何一个CPU均可各自连接S7-200。
3、S7-400H的一个CPU采用单边I/O方式方式连接S7-200不需IM153模块，任何一个CPU均可直接连接S7-200。
4、S7-400与S7-200DP通讯：
htTP://www.ad.siemens.com.cn/Service/answer/solution.ASpx?Q_ID=40645&cid=1029
图片说明：
提问者对于答案的评价：
多谢耐心指教
