求集思广益:圆锥内表面物体,怎么剥离/分离出来?

小弟在做一个自动化小项目,用的是cpu224cn。
要求用一个工装,能顺利地将内表面是圆锥状的物体分离出来/剥离出来。
就像是一列“雪糕筒”,一个塞在另一个里面,一列有40个“雪糕筒”,要求设计一套工装能将最外面的雪糕筒剥离出来,不得破坏材料,没有时间速度等要求,没有成本限制。
补充说明:这个“雪糕筒”长40cm,底座圆20cm,材料为橡胶或者PVC材料。
小弟当前用的是气动吸盘思路,在做实验了。但是我已经陷入思维惯性里了。
大家有没有别的思路,没有资金限制,只要是思路可行就好,我就买设备回来做实验,呵呵,也不知道发在这里合不合适。如果违规的话,请告知,谢谢!

问题补充:

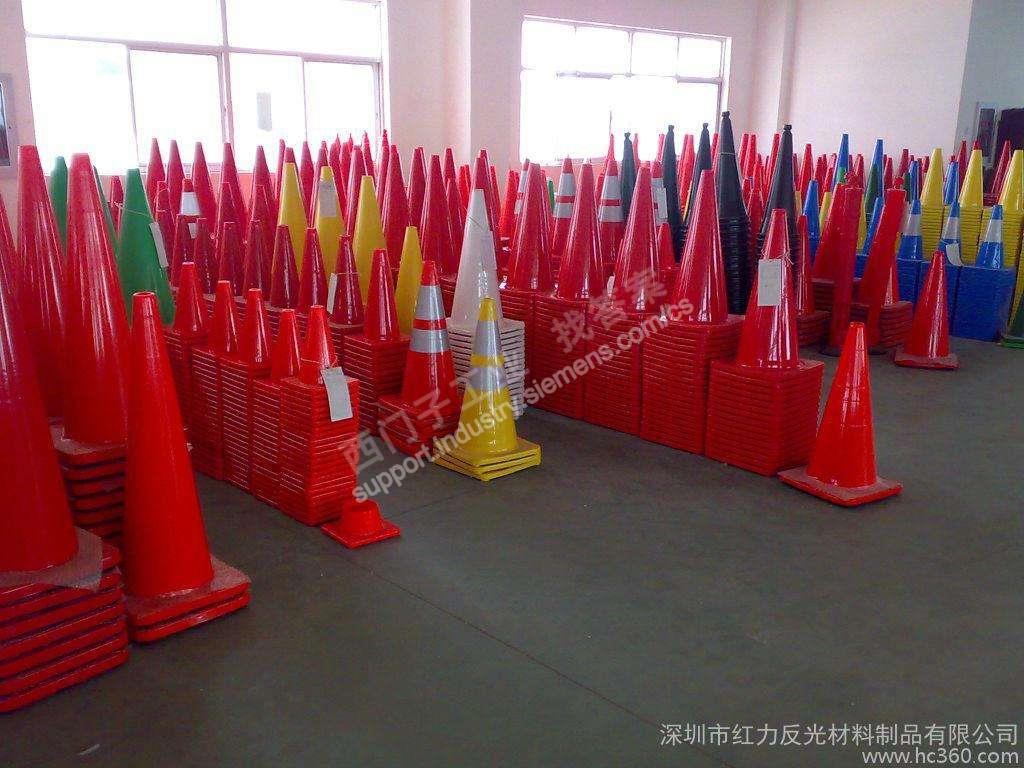

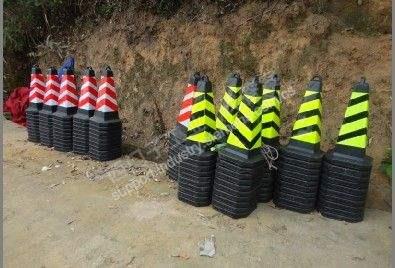

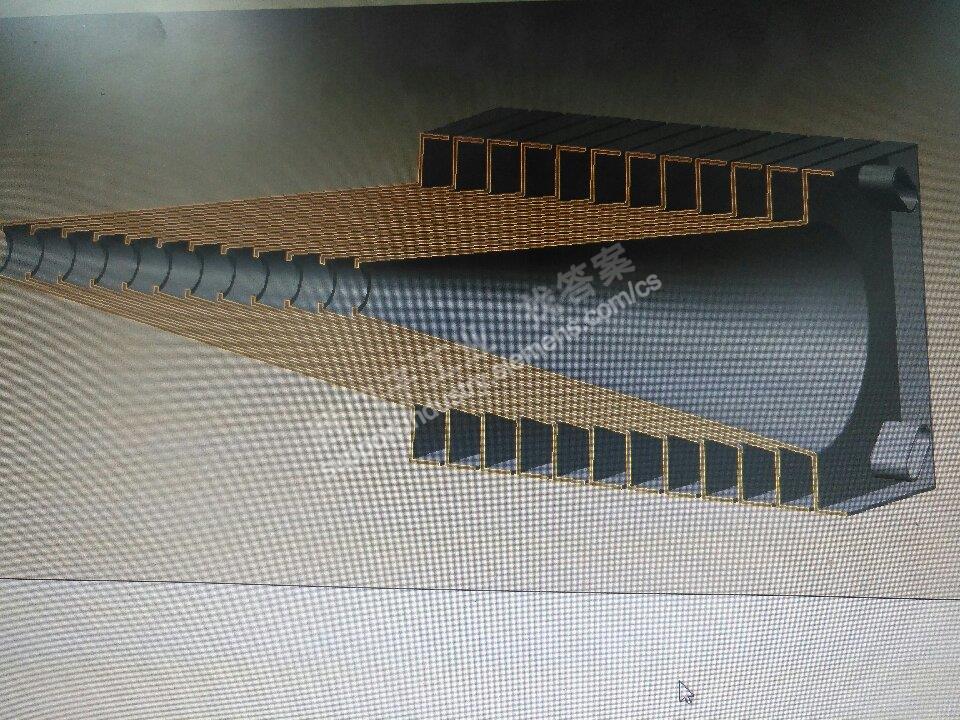

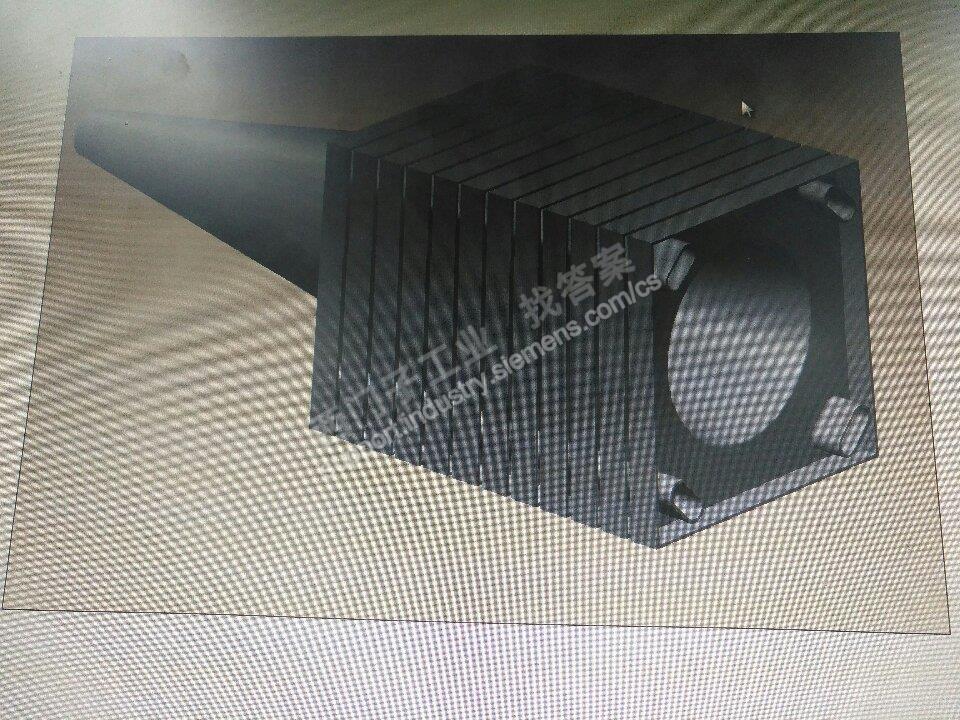

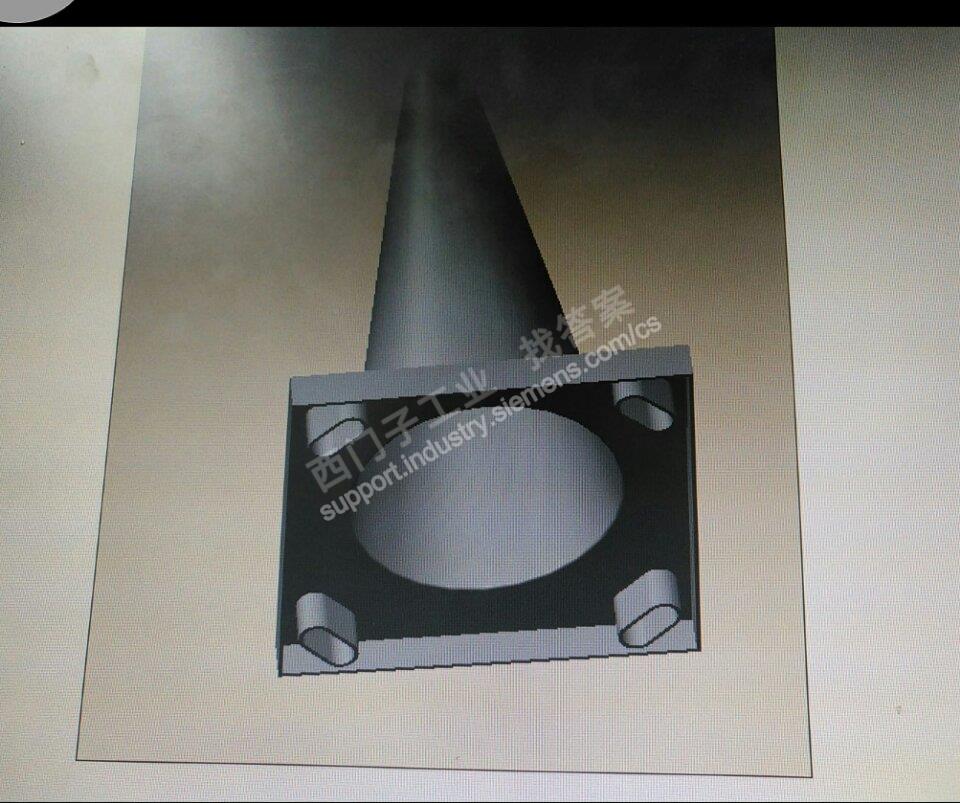

谢谢大家,我在网上找了极其相似的路锥照片和模型半剖截图,供大家参考,这锥筒才来哦是橡胶或者塑料的,软硬适中,手可以捏动。实际上这些圆锥状的锥筒都是水平放置的,一列一列水平放置,网上的照片是竖直放置的,和我的要求不大一样,我需要水平放置的,谢谢大家。

图片说明:

求集思广益:圆锥内表面物体,怎么剥离/分离出来?求集思广益:圆锥内表面物体,怎么剥离/分离出来? 8aa975d096fba945d54eb3f4f379f37cddb05f8d1d76DAca3e987ac0CEf071b2 求集思广益:圆锥内表面物体,怎么剥离/分离出来?求集思广益:圆锥内表面物体,怎么剥离/分离出来? 求集思广益:圆锥内表面物体,怎么剥离/分离出来?a7eed6BF848be46c8d3527e5ddbccb52 求集思广益:圆锥内表面物体,怎么剥离/分离出来?求集思广益:圆锥内表面物体,怎么剥离/分离出来? e1b5b131c8fdf118da9f3f9cb1c5d2FC求集思广益:圆锥内表面物体,怎么剥离/分离出来? 求集思广益:圆锥内表面物体,怎么剥离/分离出来?求集思广益:圆锥内表面物体,怎么剥离/分离出来?

最佳答案

建议最好有图示说明。
补充问题回复:
看了图片,我理解:
多个锥形工件套在一起,你需要做的是如何分离?如果是,(水平放置)状态下,先顶出一个底盘的厚度并夹紧,完成后定位待带拉料的工件,用一个拉料器插入到2个锥形体的中间拉料,当工件拉开后放入输送机构。多工位的工作原理仍然一致。
另一种方法,将锥形体整排地上升到一个底盘的高度后夹紧,等待机械人取料,机械人进入取料区(位置控制)夹走固定位置的工件,重复进行,直到锥形体最后一个上升到位取走为止,如此循环。
一般夹紧装置可以用气缸和同步齿轮联动做夹紧装置,夹紧力度根据工件调整气压。定位与机械人压力基本一致。

提问者对于答案的评价:
谢谢前辈!!感谢您的指导!!!
