模拟量输入用0-10v对应0-500，用模拟量监视器时改变增益，但是在文本显示器上Ax的值不变，使能也不行。用模拟量放大器改变增益就可以显示相应的值，请大神赐教
问题补充：

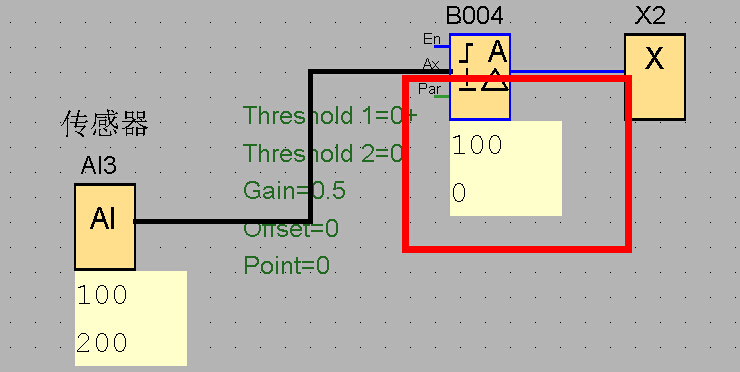

比如模拟量输入1v（即内部值是100），我希望文本显示中模拟量监视器中的Ax值是50。现在可以显示我需要的值了，但是不是直接调用的。，发了两张图片。
图片说明：
3d907caa7b1dCE802a8200cfa4ac2ad6
最佳答案
你的问题是【模拟量输入用0-10v对应0-500，】你说的是对应LOGO!中的内部值吗？还是你的模拟量值？
LOGO!总是将模拟量输入的电气信号转换为0到1000的数值。
输入AI端的0~10V电压被内部转换为0到1000的数值。而超过10V的电压仍转换为内部数值1000。
因为实际的过程变量不可能总是在LOGO!预定义的0到1000之间，因此您可以将数字量值乘以增益系数，并移动值范围的零点（偏移）。这样您就可以输出模拟量值到LOGO!显示器上，该值相当于实际的过程变量。这里我介绍一下计算规则：
参数最小最大
输入电压（V）0≥10
内部值01000
增益-10.00+10.00
偏移-10000+10000
计算规则
当前值Ax=（输入Ax的内部值?增益）+偏移
增益和偏移的计算
举例：
一个压力传感器将1000mbar的压力转换为0V的电压并将5000mbar的压力转换为10V的电压。
实际值=（内部值?增益）+偏移，因此
1000=(0?A)+B，即：偏移B=1000
5000=(1000?A)+1000，即：增益A=4
如果你指的是内部值，那么，你的程序中的增益A=0.5、偏移B=0
你说的【用模拟量监视器时改变……….】，我编程测试过，在文本显示器上可以显示模拟量相应的数值。
你说的【logo的模拟量输入怎么转化数字量显示】中的【数字量】显示，是不是概念不清，而且【模拟量输入用0-10v对应0-500，用模拟量监视器时改变增益，但是在文本显示器上Ax的值不变，使能也不行。用模拟量放大器改变增益就可以显示相应的值】也不好理解，是不是请你再补充说明一下，或者将你编写的程序告诉大家，LOGO的朋友们会帮你讨论分析的。
提问者对于答案的评价：
谢谢，看论坛有人使用模拟算术做的，我是用别的方法，图传错了一张
专家置评
已阅，最佳答案正确。
