利用两个传感器一个光敏一个红外连接继电器到PLC，实现天黑人来亮灯，天亮或者人走就熄灯的功能。不限传感器型号等，PLC需用西门子S7-200，要求设计出电路并画出PLC程序的梯形图，最好可以将各部分电路功能性质标注清楚。谢谢大佬。
最佳答案

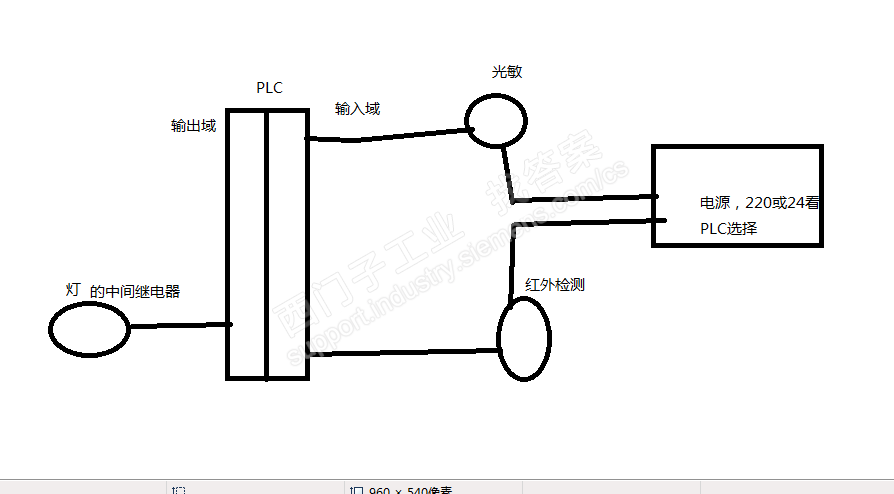

新装的系统没CAD，所以接线图看的可能有点蛋疼，要详细点的CAD图纸就说下，可以给你画一个。程序中的5S是红外未检测到人后继续亮灯5秒，
图片说明：
44a53280e15DA0304ab8fde7a62bb5e8
提问者对于答案的评价：
如果把红外去掉，只留光敏电阻,再加三个电阻构成一个电桥，这里不能添加图片也不知道你能不能明白。这样有光时候，继电器两端有点压，继电器动作路灯灭，没光时候继电器不动作，路灯亮。像这样的话再连接PLC的电路图怎么画，PLC的程序怎么写。（程序上我想再加个延时接通和复位）
