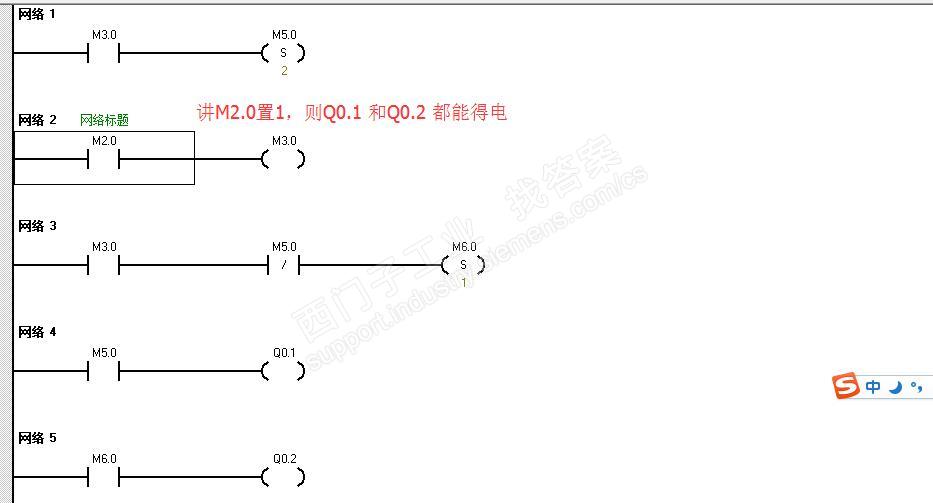

梯形图的扫描顺序是从左到右，从上到下。所以图1中，第一次扫描，M5.0是不得电的，Q0.2会得电。但是网络1中增加了一个上升沿检测的话，最后Q0.2就不得电了，也就是说第一个扫描周期M5.0就得电了。为什么呢？这不是违反了“从左到右，从上到下”的原则了么？
图片说明：
fe07e8ac61001DAa362f3c56da75b458![s7-200 s 上升沿检测（正向转换）的扫描方式]()
![s7-200 s 上升沿检测（正向转换）的扫描方式]()
最佳答案

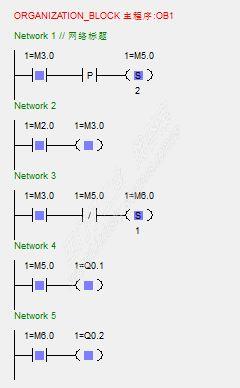

你看下我仿真的图片都可以得电啊。
图片说明：
abae578dbBF511a87083264ee02103e5![s7-200 s 上升沿检测（正向转换）的扫描方式]()
提问者对于答案的评价：
额，我后来重复了几次，都可以得电。是最初的时候看错了。
