不知大家有没有遇到过这样的情况：

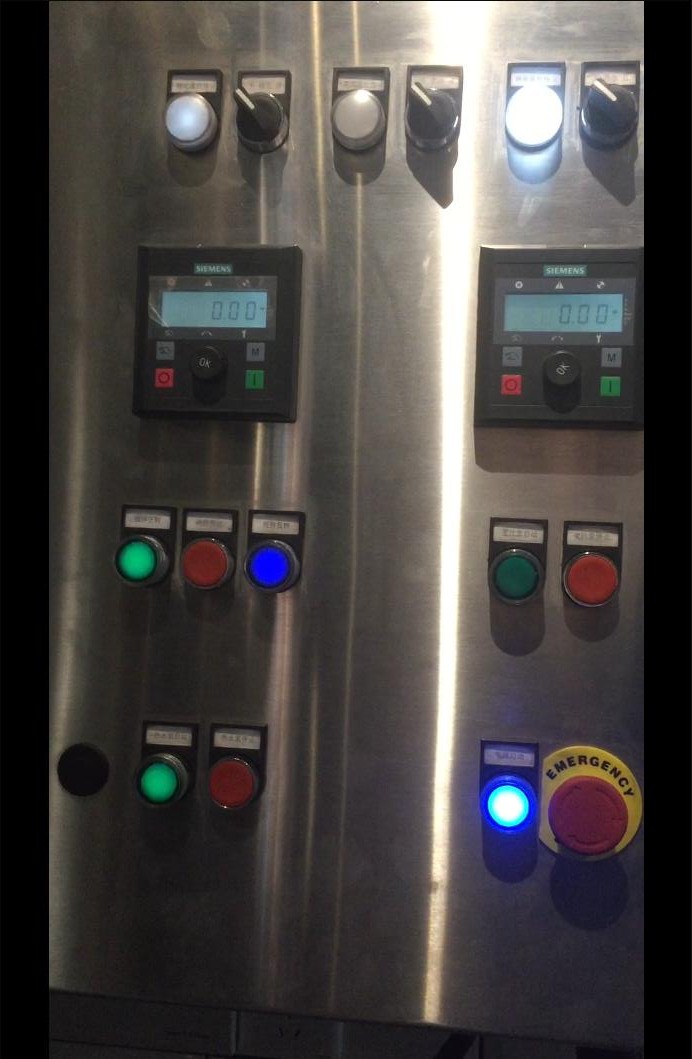

如图1，上面的白色指示灯是和电磁阀并联的，电磁阀动作，白色指示灯亮，旋钮是温控仪的电源220VAC，当我关闭温控仪时，或者不加热时（即关闭电磁阀时），其他的指示灯居然会闪一下，如图2。
奇怪，以前也遇到过这样的事情，由于没有影响就没理会，接线没问题，地接线良好，不知什么原因。
这是简单的电力拖动控制接线，没有PLC。
图片说明：
9ed44f5f6725a7CEc9e8ed70cDA1972f 59d123afb1cf093b964572c1b8db6a39
最佳答案
电磁阀断开时会产生很高的反电动势，应该是这个反电动势造成的
你的电磁阀值直流的还是交流的，如果是直流的，你断开电磁阀的时候，可以看到中间继电器的触点拉弧很厉害，可以给电磁阀反并联一个续流二极管，并联之后，拉弧就能减轻很多
有的电磁阀线圈插头上带有两个LED灯的，动作一个亮，然后断开的时候另一个会闪一下
提问者对于答案的评价：
可能是继电器通断时产生的干扰
