最佳答案
要正确操作高速计数器，可能需要执行以下一项或两项操作：
●调整HSC通道所用输入通道的“系统块”数字量输入滤波时间。在S7-200SMARTCPU中。在HSC通道对脉冲进行计数前应用输入滤波。这意味着，如果HSC输入脉冲以输入滤波过滤掉的速率发生，则HSC不会在输入上检测到任何脉冲。请务必将HSC的每路输入的滤波时间组态为允许以应用需要的速率进行计数的值。包括方向和复位输入。下表显示可检测到的每种输入滤波组态的最大输入频率。

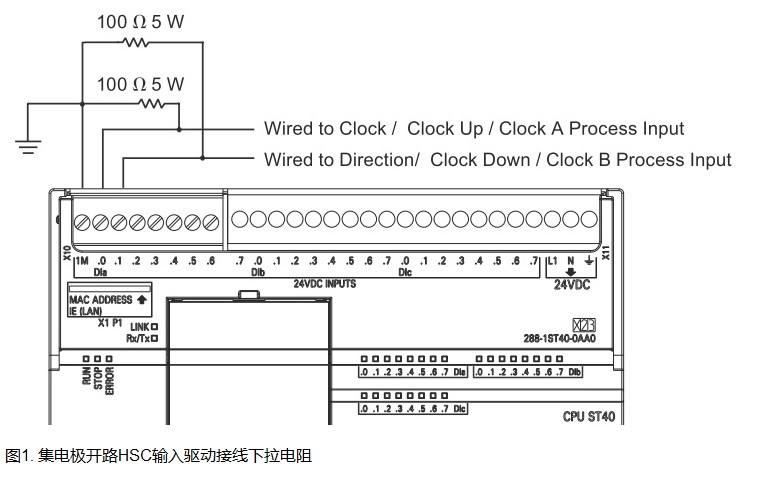

●加入下拉电阻是为了使输入输出信号达到其逻辑电平有效范围。如果设备的输出是集电极开路晶体管，则可能出现这种情况。晶体管关闭时，没有任何因素将信号驱动为低电平状态。信号将转换为低电平状态，但所需时间将取决于电路的输入电阻和电容。这种情况可能导致脉冲丢失。可通过将下拉电阻接到输入信号的方法避免这种情况，如下图所示。由于CPU的输入电压是24V，因此电阻的额定0功率必须为高功率。100欧5瓦的电阻是一个合适的选择。
图片说明：
469139ca9b7f7455c164767f3ad55fbb650e364328CE11214e790725a881ba515ff47f9616ed1db5de68c4cbFC7290af72c6503678fd5bb4f9BF8c2a08cbbeef
提问者对于答案的评价：
谢谢
专家置评
已阅，最佳答案正确。
