S7-200 到S7-200 SMART移植常见问题

S7-200 到S7-200 SMART移植常见问题

课程编号：V1535

本课程用于介绍S7-200&nb….

点击这里，打开新窗口观看完整视频

该视频下的所有用户提问列表

S7-200SMARTCPUHSC低频时可以计数，高频不能计数？

最佳答案

S7-200SMART的断电数据保持不支持高速计数器的范围设置，因此高速计数器的当前值在CPU每次断电后都会复位为数值0。要使S7-200SMART高速计数器的当前值在CPU断电重启后依然保持，可以通过以下的编程来实现。
实现方法:
在此以通过向导生成高速计数器0的模式0为例来说明如何在S7-200SMARTCPU断电后保持高速计数器的当前值，具体可参考以下三个部分的编程来实现：

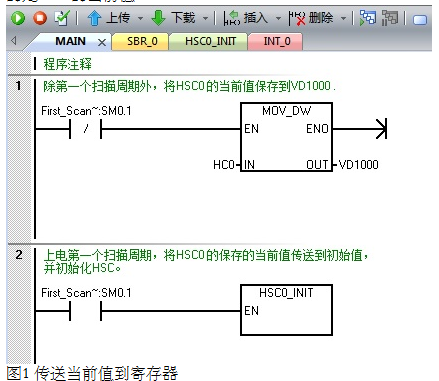

首先，在除了第一个扫描周期之外的其它周期，需要将高速计数器0的当前值HC0传送到寄存器VD1000中，如附图1所示，以保证寄存器VD1000始终存储的是HC0的当前值。

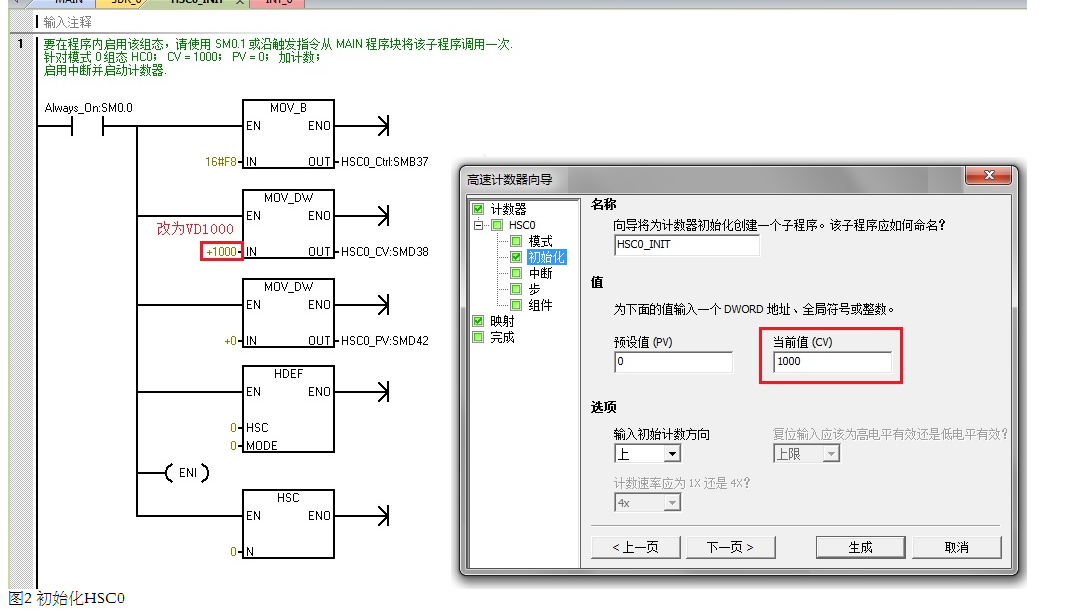

其次，在上电的第一周期将寄存器VD1000存储的数值传送到高速计数器的当前值SMD38，保证高速计数器以VD1000为初始值开始计数，并初始化高速计数器0。本例中HSC初始化程序是通过HSC向导生成的，只需要在向导生成的程序"HSC0_INIT"上进行简单修改就可以了，如附图2所示。

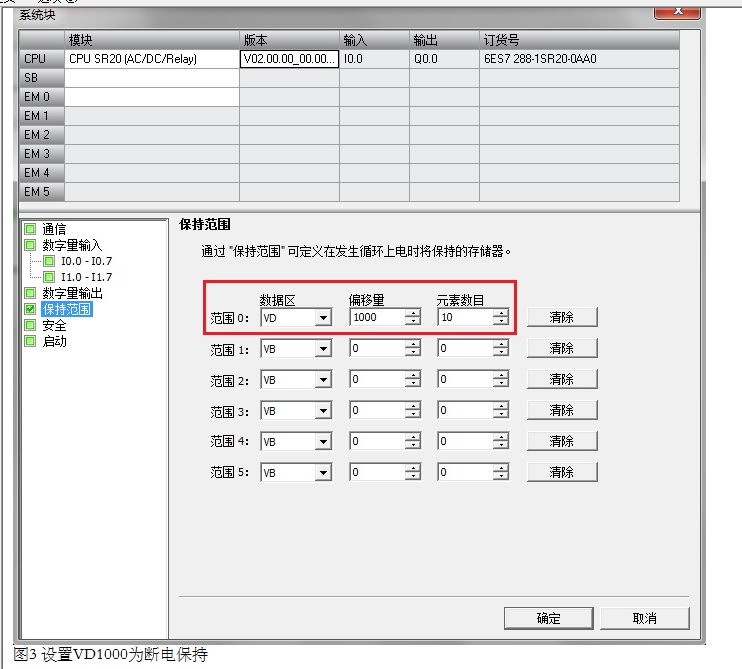

最后，在系统块的断电数据保持处设置寄存器VD1000为断电保持区域，如附图3所示。需要注意的是S7-200SMARTV存储区默认设置为断电数据不保持，如果将其设置为断电保持，则V区数据即为永久保持，
无需增加使用电池卡来实现数据的永久保持。

图片说明：

1d5dd1a974bb2f0f8367d9efb9b06dbe3744fd54b4e2885687cd7ae259FCCE23

提问者对于答案的评价：
谢谢

专家置评

调整HSC通道所用输入通道的“系统块”数字量输入滤波时间。在S7-200SMARTCPU中。在HSC通道对脉冲进行计数前应用输入滤波。这意味着，如果HSC输入脉冲以输入滤波过滤掉的速率发生，则HSC不会在输入上检测到任何脉冲。请务必将HSC的每路输入的滤波时间组态为允许以应用需要的速率进行计数的值。包括方向和复位输入。下表显示可检测到的每种输入滤波组态的最大输入频率。
