1.SBAQ01有6个接线端子,8个指示灯，都是什么意义？
2.前三个接线端子是否都是备用的，无意义吗？
3.±10V，±5V，±2.5V和0-20mA这四种输出，是怎样实现的，是软件里设置还是自动的，反正我没发现什么拨码开关
我做的程序，想用AQ01输出4-20mA，可是一测量就有好几个红灯亮起，而且无论AQW12是多少，测量的毫安数都是19.2
手里的手册资料都没找到相关说明，请专家答疑解惑
问题补充：
看串了，输出只有±10v和0-20mA两种
最佳答案
1.SBAQ01有6个接线端子,8个指示灯，都是什么意义？
前3个没有定义，第4个为接地端子，第5个为输出信号+，第6个为输出信号-。
接线图见附图

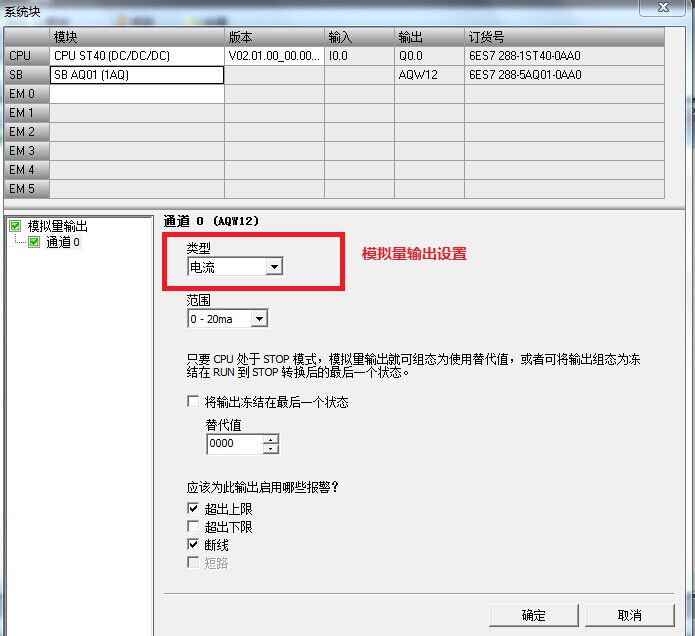

2.±10V和0-20mA这两种输出，是怎样实现的，是软件里设置还是自动的，反正我没发现什么拨码开关。
这个是在SMART编程软件是的硬件配置中设置来实现的。
见附图
图片说明：
e4a84CEc392bbcffff69d337d283093c
e185eabFC732a5b7fba60d75bae2b32d
提问者对于答案的评价：
谢谢
