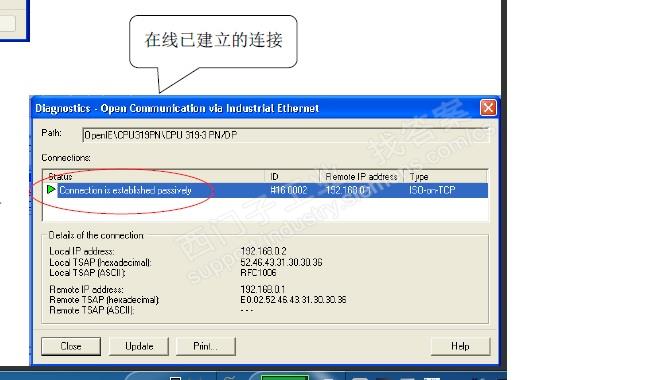

在一个OPENIE文档中，如附图所示，有一个OPENIE的诊断画面，我不知道这个画面在PLC中是如何出来的，在哪个地方监视会出现这个画面？
图片说明：
d435c1c2ebfba3ec6e4625f9706497f6
最佳答案
OPENIE是开放式以太网通信，PLC之间、PLC和上位机使用标准TCP/IP协议（不是S7协议）通信。主要步骤如下：
1.安装OpenCommunicationWizard，使用它会生成UDT，便于DB块引用。
2.在PLC（带PN接口，或支持TCP协议的CP）一侧，使用T-Block编程，包括FB65"TCON"、FB66"TDISCON"、FB63"TSEND"和FB64"TRCV"；不需要在NeTPro中为PC站和PLC站建立连接。
3.在PC上使用该及编程语言（VB、VC、.net）调用Socket控件对TCP/IP编程。
楼主可以参考以下链接：
http://suppoRT.automation.siemens.com/CN/view/zh/25209116
参考资料：http://www.ad.siemens.com.cn/service/answer/solution.ASpx?Q_ID=30686&cid=1029
提问者对于答案的评价：
谢谢回答
