s7-1215C固件版本V4.1的PLC控制松下A5系列伺服，PLC的输出端怎么接线？伺服驱动器的50PIN插头怎么接？麻烦大家帮我给个详细的解答，谢谢！
最佳答案
脉冲输出和方向,在轴的工艺组态里面自己定义。

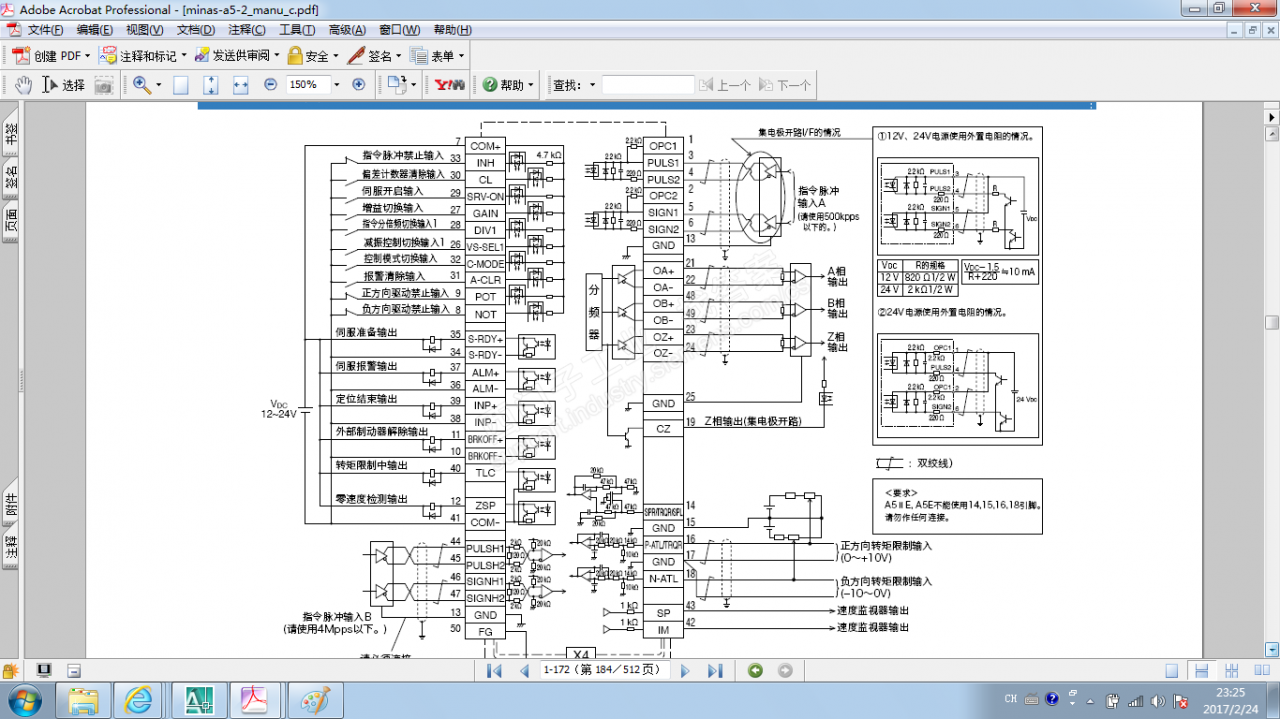

A5系列伺服的接线方式如附件
我们以前经常用松下的伺服，目前我们倾向于用V90PN系列，用总线控制方便多了
那个io线注意要用带屏蔽层的电缆，IO线和马达的电源线屏蔽层一定要接地。PTO方式很容易受到干扰。
图片说明：
c47178ddf99fb32731b3c9d81f9cfb84![s7-1215C固件版本V4.1控制松下A5系列伺服接线问题]()
![s7-1215C固件版本V4.1控制松下A5系列伺服接线问题]()
提问者对于答案的评价：
带了图纸的解答，非常详细！非常感谢！
