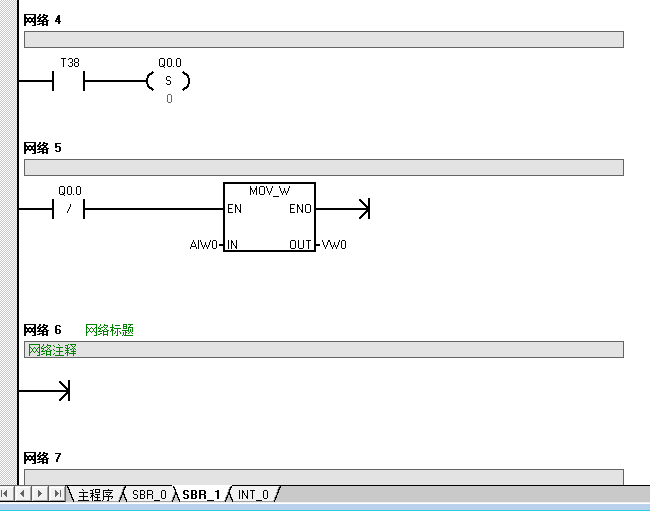

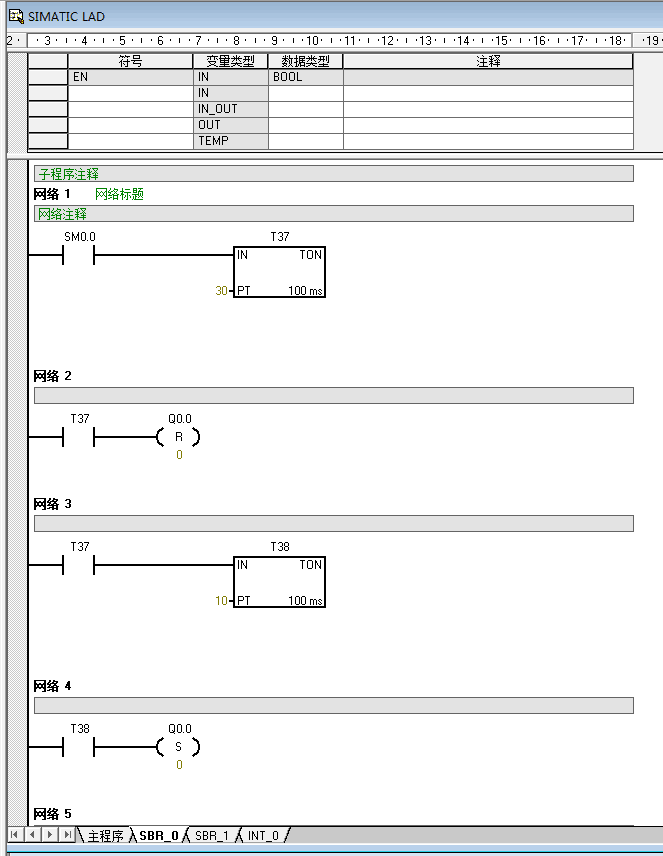

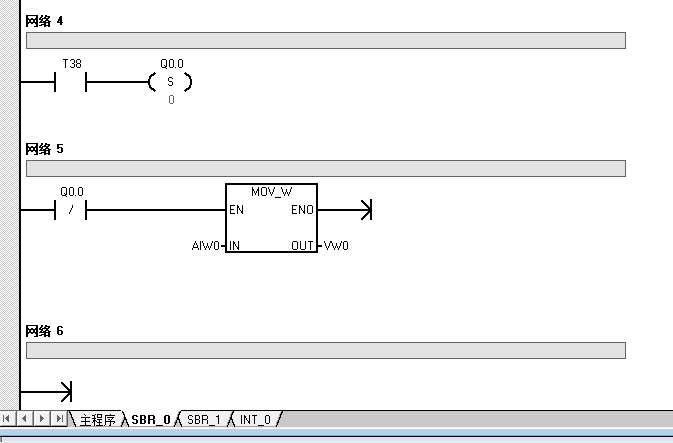

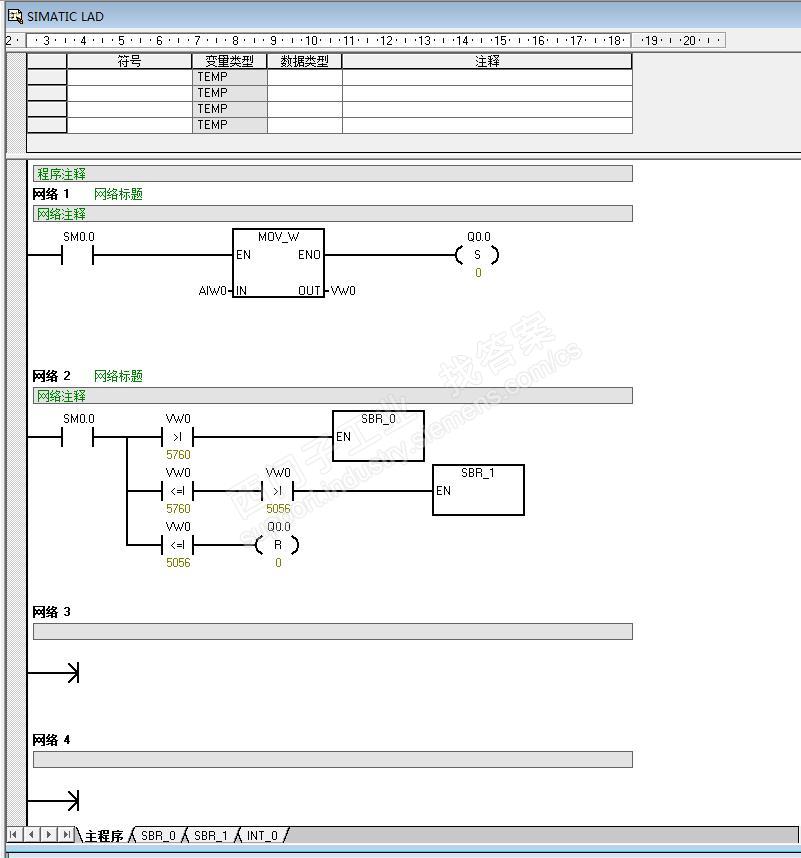

当AIW0大于5760时，Q0.0通3秒断1秒。当AIW0小于5760大于5056时，Q0.0通1秒断1秒。并且只有当Q0.0断的时候AIW0是准的，并传送给VW0用VW0做条件。
问题补充：
各位大侠看出错误后能不能给画个梯形图给看一下正确的~或者有好建议也请画一个梯形图给看看可以不。
图片说明：
df5ff752e5fa98929e4af70075204a9BF79220c8404467f96238b30589c428bd
9165fd8c33065b2ca3c572FC8efbf31c
1d98d881DAa6376455298dcad5592045
999df40a982CE27a9d7e70d10b5bd424
最佳答案

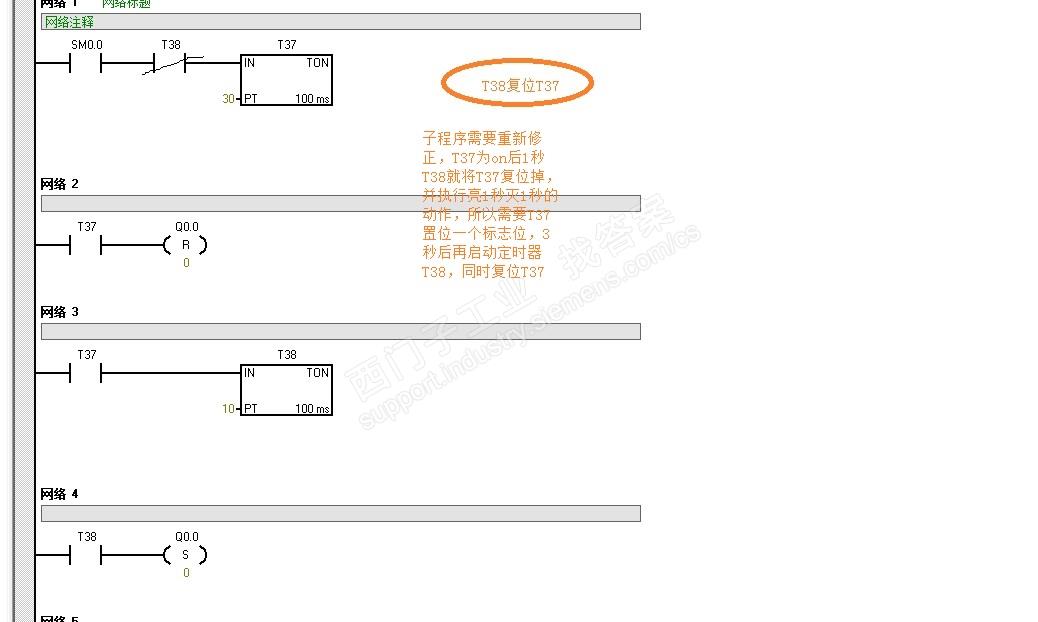

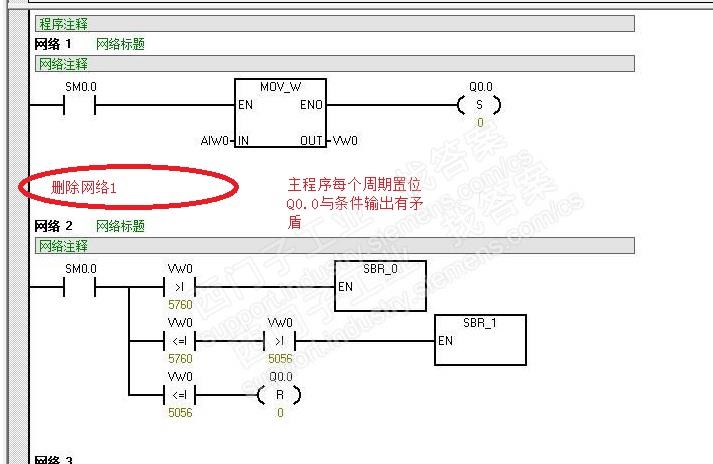

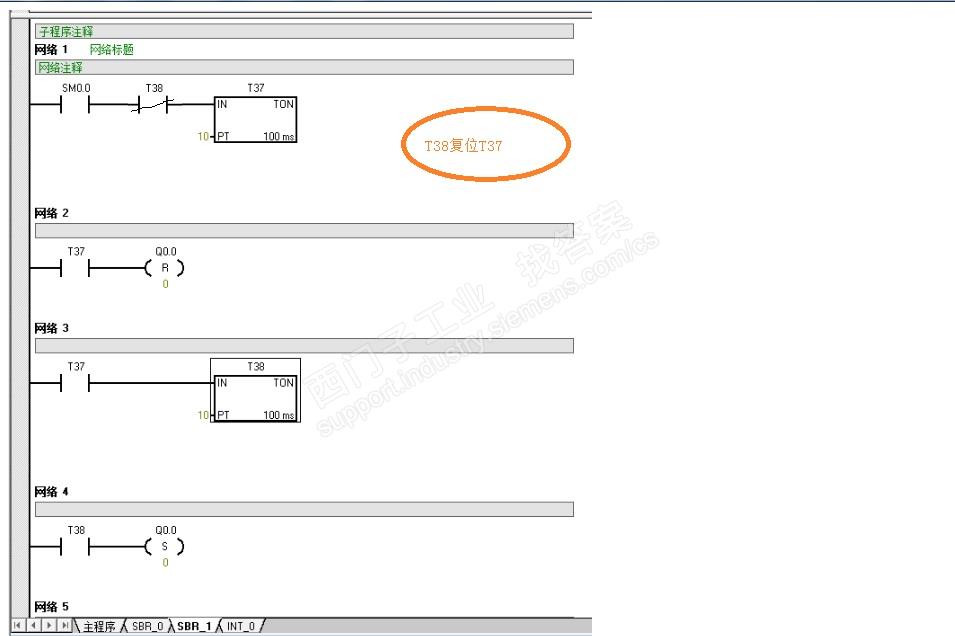

主程序，SBR0,SBR1都存在问题，参考一下附件
图片说明：
提问者对于答案的评价：
您好，请教一下~现在我要解决问题是：实现Q0.0通3秒，断1秒和通1秒断1秒。这个通断时间根据AIW0的值来决定。关键问题是！：只有Q0.0断的时候，AIW0的值才是有效的。Q0.0通的时候AIW0的值不能用！
您能否直接帮我画一个梯形图出来，我感觉我现在这个梯形图不能实现这个功能~
专家置评
已阅，最佳答案正确。也可参考RENHQ工程师的回复。
