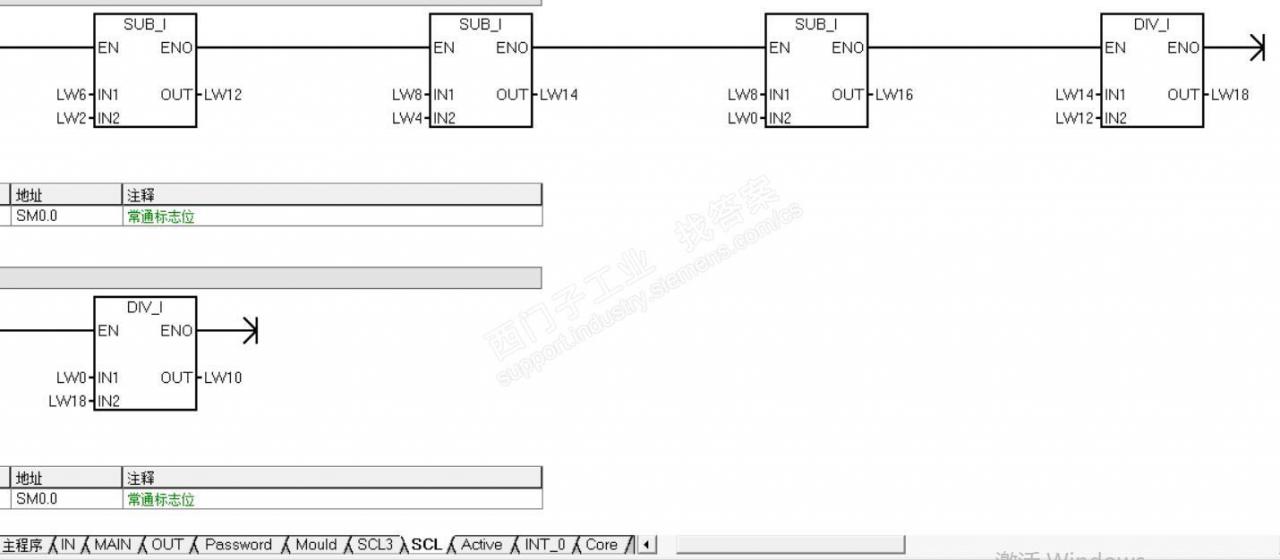

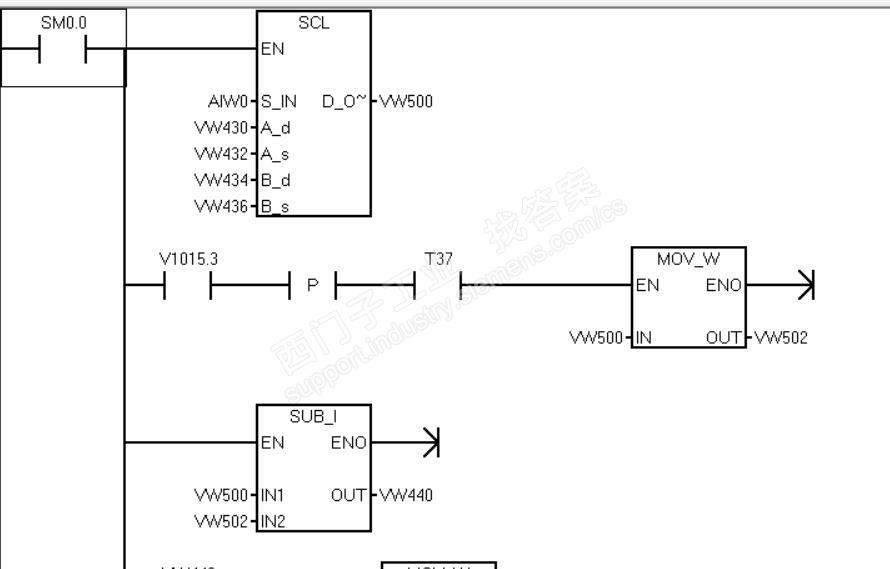

需要用采集到的信号（如图AWI0），经过子程序的计算步骤（如图scl子程序），得出所需的数据。
但实际当中经过S_ITR这种比例换算（如图S_ITR），输出的是VD形式，而（图AWI0）所输入的是AIW这种模拟量。结果是即使有比例换算得出的4-20mA放在VD中，也无法用于（图AWI0）这种指令。
这个程序原来是用224XP的集成模拟口收集0-10V的模拟量来计算，现在我用了EM231的4-20mA，不知道该如何入手，我还是菜鸟来，望各位指点迷津
图片说明：
d836883fb3ff739e26b1c1cd7e6def16bc32f219bd2f4db4d3205334FC5f1970 108e574b2220c34b66f49f961bCE74a9
最佳答案
将得到的VD200（实数）使用取整指令TRUNC得到双整数VD204，然后使用双整数转换成整数指令DI_I得到VW206,就是你需要的数据。。。不知道你是不是这个意思。
提问者对于答案的评价：
真的就是这个意思，谢谢。原来的我、直接把S_ITR得出的VD直接放进调用SCL子程序的指令中，结果【VD】会出现红色波浪线（错误的意思）。那么为什么不能直接用VD（实数）呢？
专家置评
已阅，最佳答案正确。也可参考RENHQ工程师答案。
