S7-200smaRT控制松下或台达伺服的接线方式
因为所选的型号是源行输出而伺服是漏行输入该怎么接线
问题补充：
可以把COM+跟COM-共同接24V-吗？Q点对应接在漏行的输入点上
图片说明：
5846de94d37765b1c7336ff7bBFf0802
最佳答案
不可以COM+和COM-分别是24V正和0V
S7-200SMART系列24V直流输出只有一种输出形式，即PNP型输出
想成功接上有二方法
1用三极管改变成NPN
2改变接线伺服支持PNP和NPN

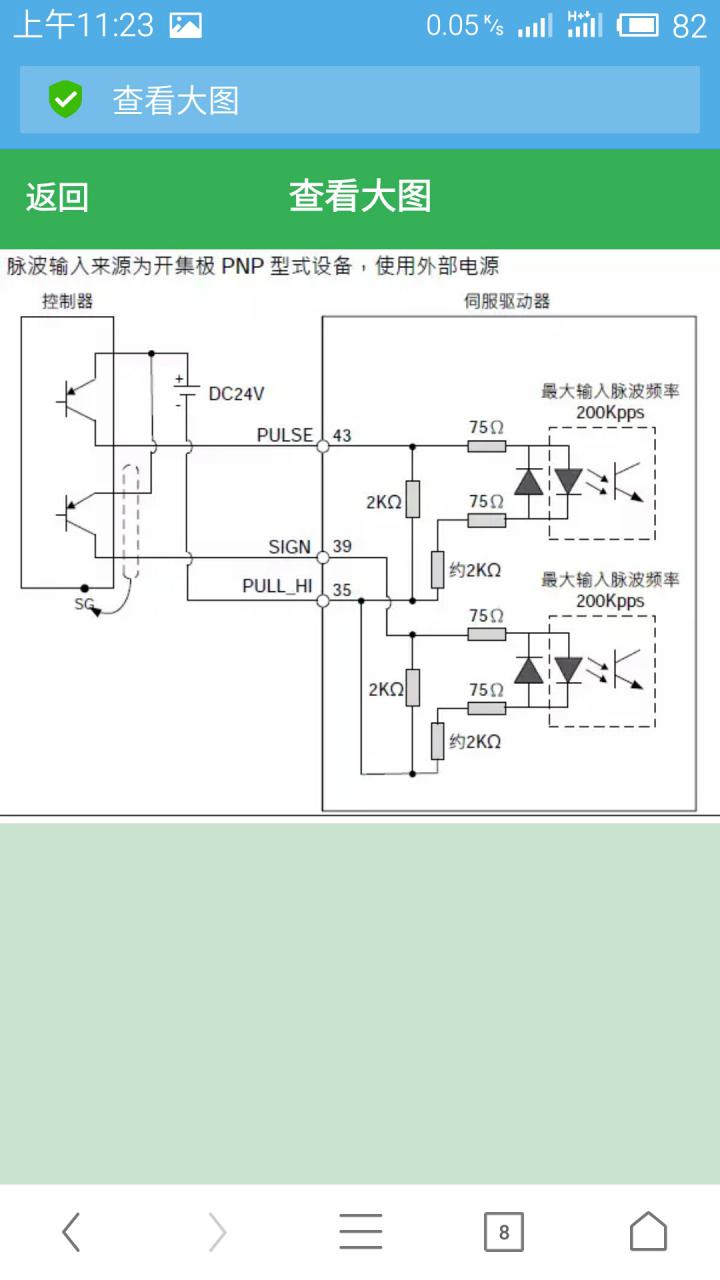

如图
图片说明：
bfb556b5c3141a92dd7fb36476d4024e
提问者对于答案的评价：
谢谢，
专家置评
西门子s7-200smart的cpu只有源型输出一种方式，即PNP输出，如果转换，效果需要自己保证，建议选型时要慎重！
晶体管输出，电压等级，输出方式，最大频率等均需要考虑
