seTP5.4版本winccv7.0
编好程序setpPLCSIM端口选PLCSIM(MPI)
wincc变量系统参数里也选了PLCSIM(MPI)
setp能正常仿真但是就是wincc驱动连接状态显示断开连接
什么情况怎么能通讯上
图片说明：
最佳答案
一、MPI网的仿真
1、PC/PG端口选择：STEP7选PLCSIM（MPI），WINCC选MPI（Wincc）――＞PLCSIM（MPI）。
2、先在STEP7V5·4软件编好控制程序。
3、打开S7-PLCSIMV5·4软件，在出来的窗口中勾下面的那个选项，点第二个选项，选择打开STEP7V5·4程序的项目。
4、下载程序并运行。

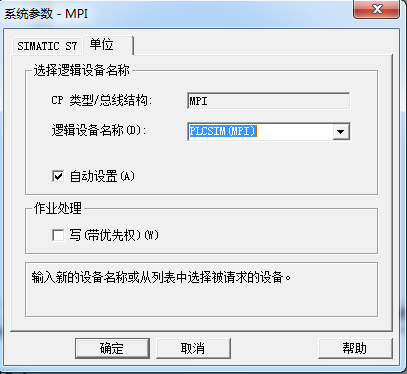

5、打开WINCCV6.0并新建项目，在变量管理添加新的驱动程序，选····S7···的，然后在MPI新建连接，在MPI上点击右键――＞系统参数――＞单元――＞在逻辑设备项选择“PLCSIM（MPI）”。
6、新建变量并编辑画面，然后保存运行。
二、TCP/IP网的仿真
1、PC/PG端口选择：STEP7选PLCSIM（RFC1006），WINCC选CP_I2_1：――＞PLCSIM（RFC1006）。
2、先在STEP7V5·4软件组态硬件（要有CP343-1并填入IP地址）并编好控制程序。
3、打开S7-PLCSIMV5·4软件，在出来的窗口中勾下面的那个选项，点第二个选项，选择打开STEP7V5·4程序的项目。
4、下载程序并运行。
5、打开WINCCV6.0并新建项目，在变量管理添加新的驱动程序，选····S7···的，然后在TCP/IP新建连接（记得填入STEP7组态时的IP地址），更改插槽号为2。在TCP/IP上点击右键――＞系统参数――＞单元――＞在逻辑设备项选择“CP_I2_1：”。
6、新建变量并编辑画面，然后保存运行。
三、PROFIBUS网的仿真
1、PG/PC接口选择：STEP7选择S7ONINE（STEP7）――＞PLCSIM（PROFIBUS），WINCC选CP_I2_1：――＞PLCSIM（PROFIBUS）。
2、WINCC中在PROFIBUS新建连接，然后进入PROFIBUS的系统参数――＞单元――＞逻辑设备名称选：PLCSIM（PROFIBUS）。
3、其它和MPI及TCP/IP的仿真一样。
*PLCSIM版本5.4
提问者对于答案的评价：
