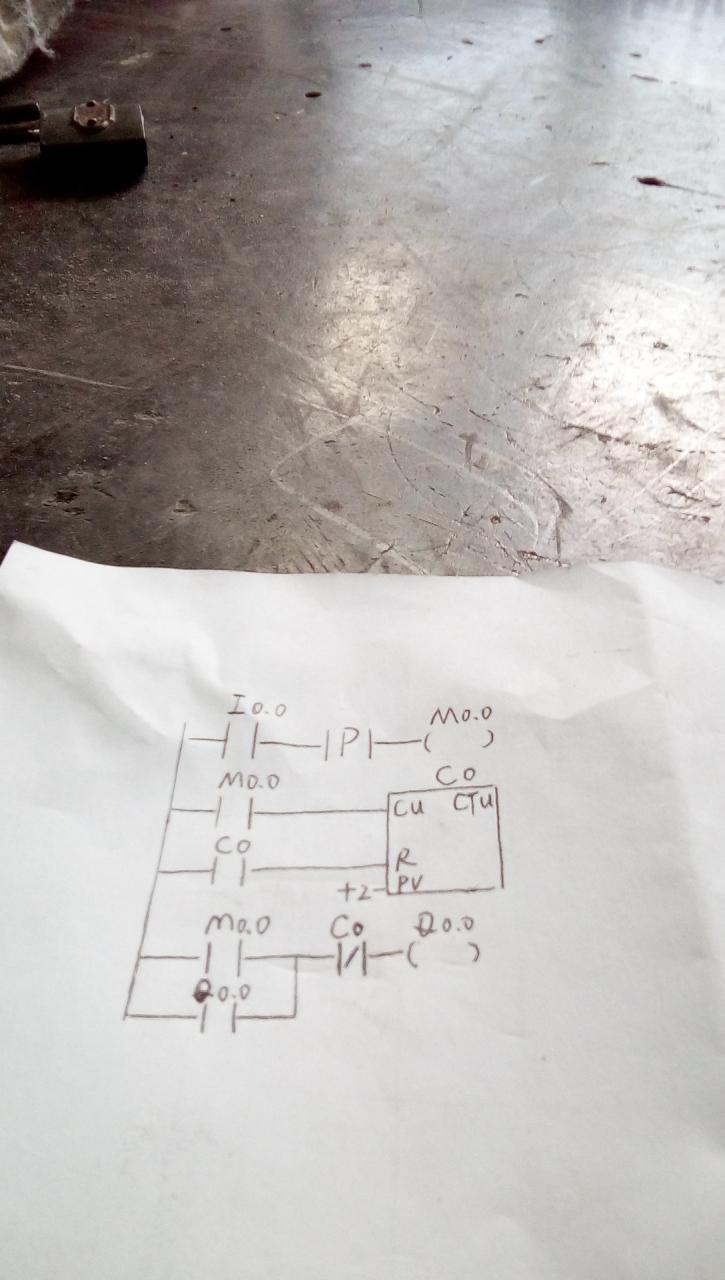

这个程序我仿真了下，能用，但不懂程序中当c0的CU端到2时c0应动作，但第3行的r端的c0的常开立即让c0复位，那么第4行的c0的常闭在整个过程中怎么动作，是先随c0的动作断开，后随c0的复位又闭合吗？
图片说明：
be8431cb1fbFCf6d8654272adbd413a0
最佳答案
你这个是属于单按钮起、停的控制。
你首先需要理解上升沿（P），有效周期是一个，当按下启动按钮I0.0后，在上升沿的作用下，M0.0会有一个周期的导通，其辅助触点1）让计数器计一个数（C0加1），2）启动Q0.0（Q0.0启动后自保）；当第二次按下I0.0时，M0.0仍然有效一个周期，计数器加1，由1跳变为2，因为计数器复位端是2，这样计数器被复位，往下的程序段，有关C0触点的逻辑关系都被复位的初始状态。
这个程序是根据PLC扫描的工作机制，即自左到右；自上而下的机制。你变更程序段，再测试结果看看。
