这个模块上面有两个SF，2个BF指示灯，
报警的时候亮了上面的三个灯（2个SF，一个BF），
到底是哪个的通讯不正常，请看图片。
问题补充：
从这模块上面能不能判断出那根线有问题，或者说那一路有问题。
怎么看PLC的诊断信息，打开硬件配置进行监控吗？

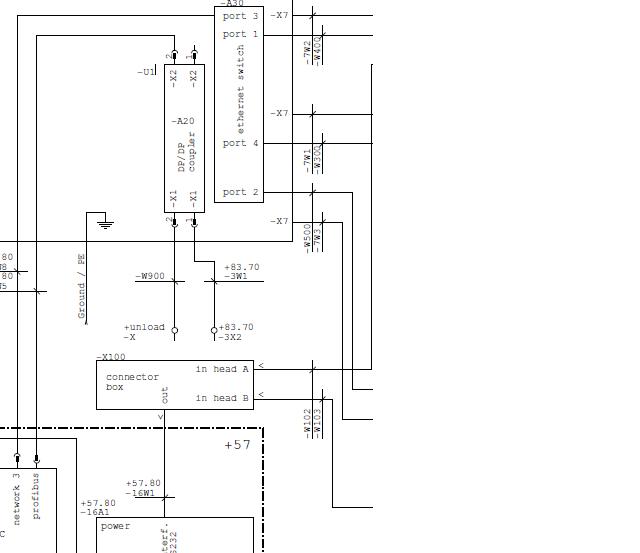

图片说明：
a9b0a3df94ca9cf6956191fbfe6854e7
3046111daCE4e1cfa73b376f9ee11b97
最佳答案
2个SF，一个BF亮！
最为主要是BF灯亮，表示你的Profibus总线故障。这个你要检查你的系统的profibus总线通讯线路和通讯接头！是否是干扰引起？通讯速率降低下测试下？
SF亮，表明这个硬件的故障！如果有备件，更换测试下！
提问者对于答案的评价：
你说的有道理，最后是工控机上profibus的板卡问题，但是按照图纸应该是X2(应该是对应BF2)故障，为什么是BF1亮红灯？请加我qq26023350，继续探讨，谢谢！
专家置评
网友“阿鸣”的补充很好！
