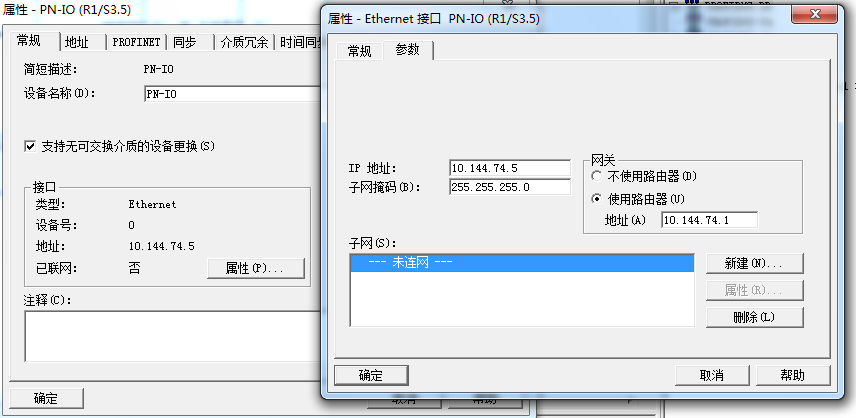

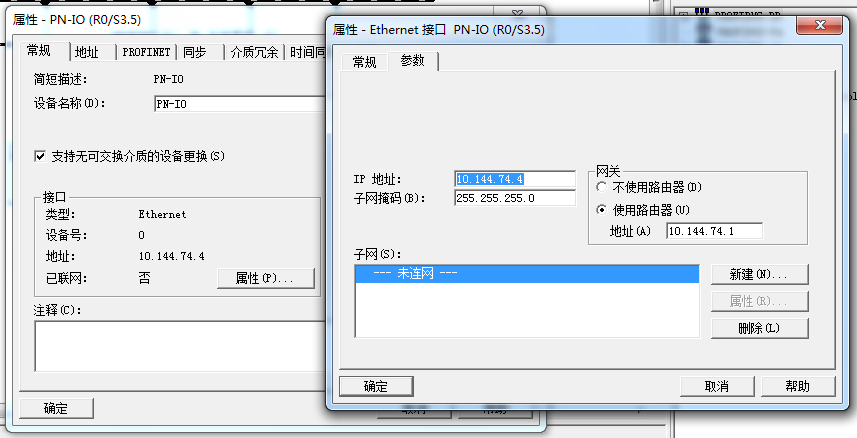

STEP7硬件组态（414-5H）路由网关设置如下图：图一和图二分别为机架0和机架1的设置。现在我的上位机和PLC虽不在同一个网端，但通过交换机后可以ping通机架0，且MODBUStcp通讯也很正常了，但是机架1既ping不通，tcp通讯就更不用说了，请问是不是网关配置的问题？
问题补充：
必须要路由的，不然ping不通。交换机网络涵盖的系统比较多。每个系统网段不一样的
图片说明：
3109f1c7BFf728347aFC53a81f50b5ad
最佳答案
把两个机架上的网线插到交换机的端**换一下在ping机架1，看看能否ping通，能ping通就是交换机端口的问题
提问者对于答案的评价：
谢谢！
