看输入输出模块接线图，很纠结到到底怎么接24V，0V,看到模块接线图，我想把我的理解写出来，大家看对不对，欢迎大家给我指出错误的地方，我的理解24V电源直接跟端子短接就必须接，比如24V电源正直接跟19端子相接就需要接24V，详细见截图，谢谢各位。。。。。。
图片说明：
30d4d748728ea8baCAD9e8929534BF73
8509f329FCa7e29a6d9aeffb2b1465b8
最佳答案

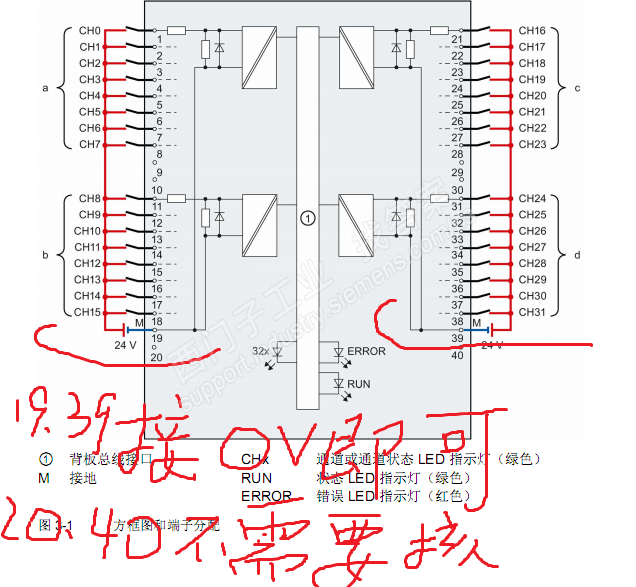

1、注意，图中凡标为L，表示DC24
1、注意，在你的图中凡标有字母L的，即表示接DC24V+；凡标有字母M的，即表示接DC24V-（0V）。
2、第一张图中的没有外部接线为空端子，不接线。

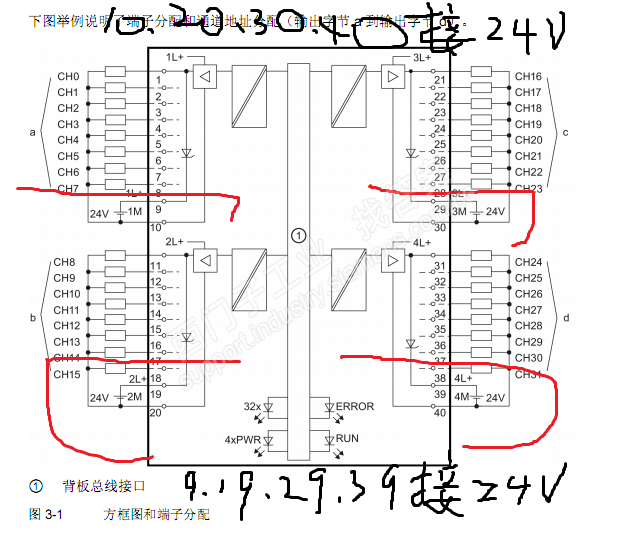

3、第二张图，你所讲的是正确。
提问者对于答案的评价：
谢谢两位的回答明白了
