DCS与MCC通过PROFIBUSDP通讯，MCC每个电机控制柜输出了一根DP电缆接到端子箱，怎么连接才能正常通讯，急求解答，多谢！

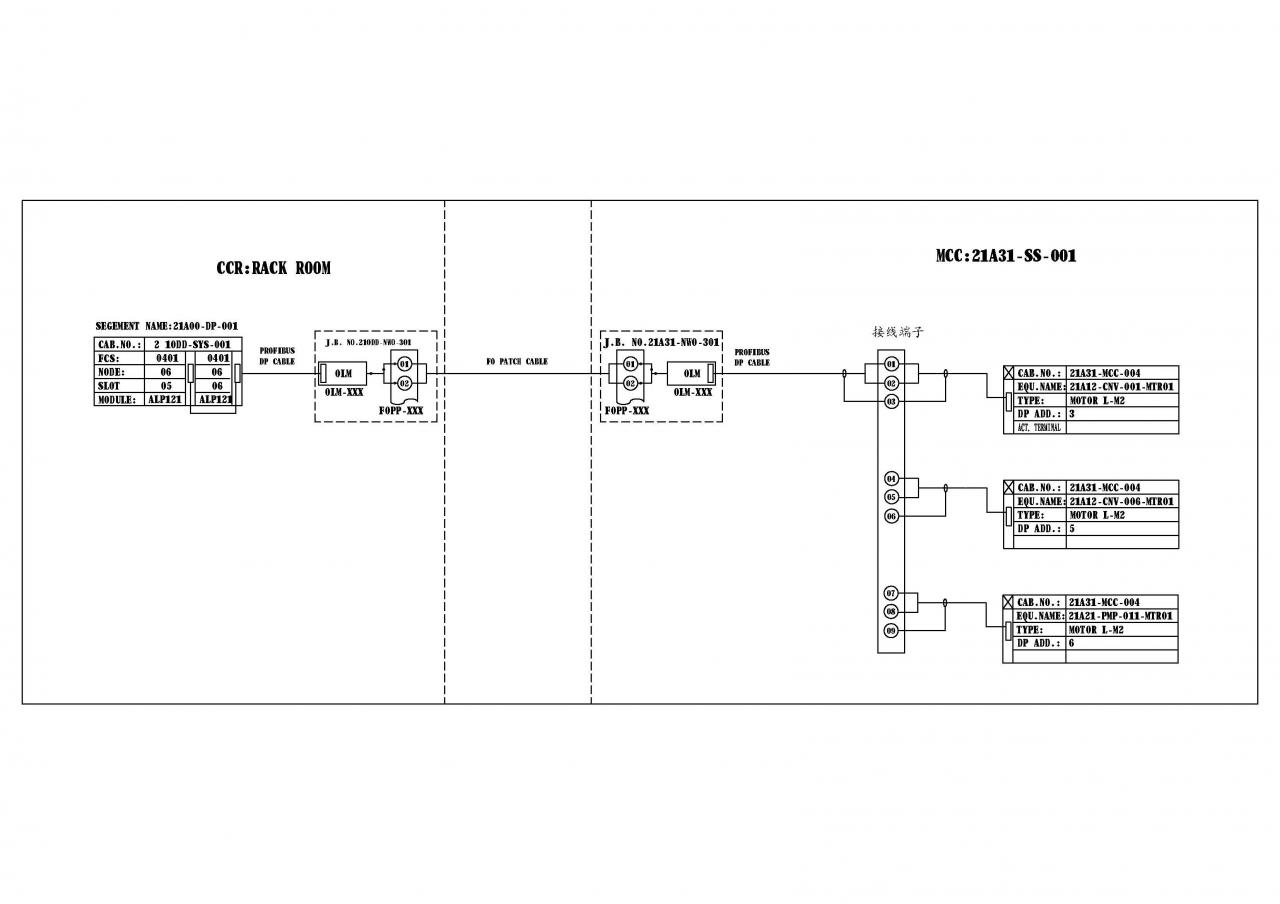

见下图
问题补充：

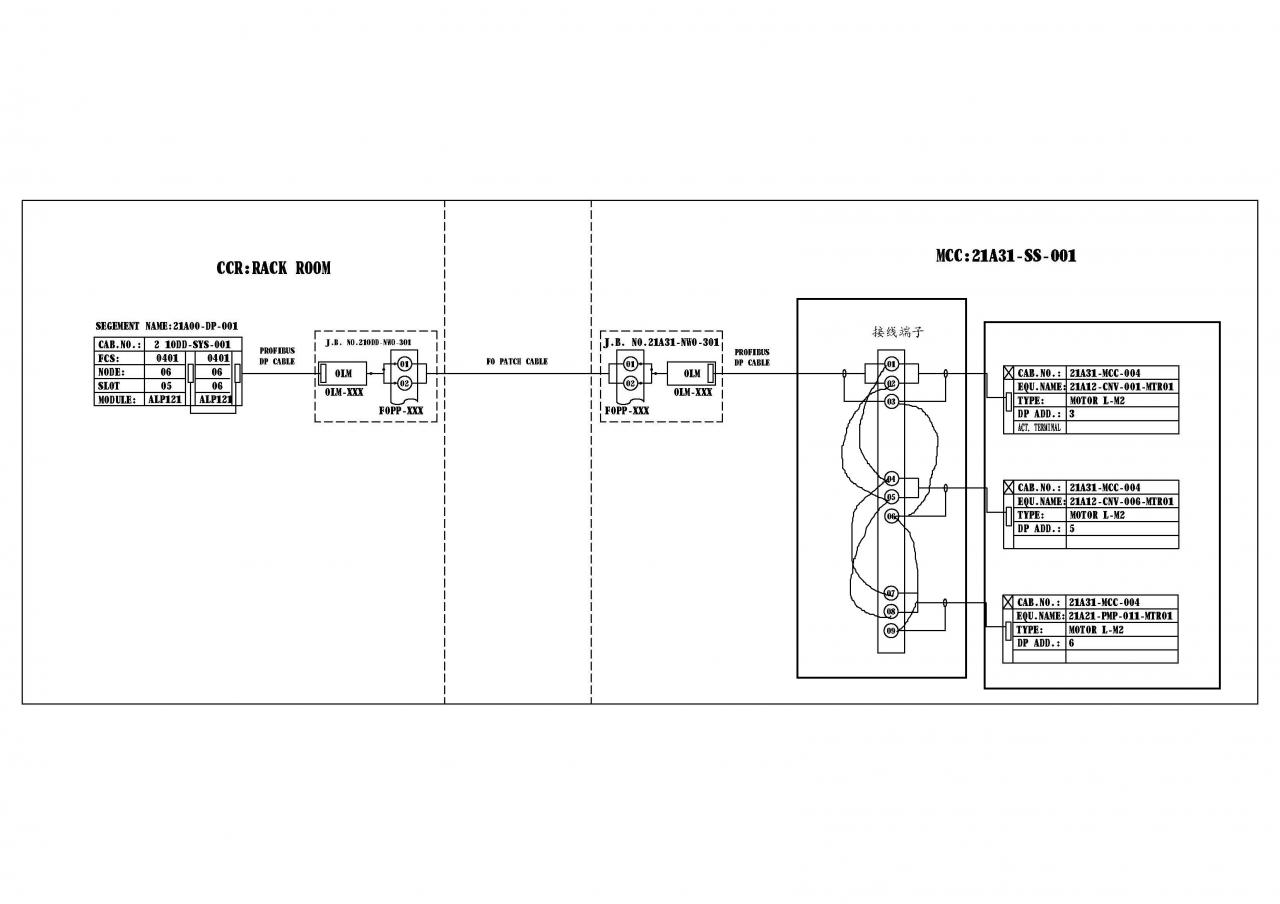

现在的问题是MCC机柜只出了一个DP电缆接到端子上了，怎么形成菊花链？如果直接在端子上短接能行吗？见图，请赐教多谢！
图片说明：
最佳答案
从你的图中看，图描述得很清楚：
1、DCS与MCC是光纤通讯。图中的OLM是光/电转换设备。
2、至MMC侧后，光缆通过OLM转换为PROFIBUSDP电缆。PROFIBUSDP电缆就是一根电缆两根线芯01，02，接到MCC的端子01，02。03接PROFIBUSDP电缆的屏蔽层。
3、有关OLM设备：
西门子OLM设备使用说明
htTPs://support.induSTry.siemens.com/cs/document/90880184/%E8%A5%BF%E9%97%A8%E5%AD%90olm%E8%AE%BE%E5%A4%87%E4%BD%BF%E7%94%A8%E8%AF%B4%E6%98%8E?dti=0&lc=zh-CN
4、问题补充：
现在的问题是MCC机柜只出了一个DP电缆接到端子上了？
线性串型连接。看看PROFIBUSDP电缆连接原理，就知道如何接线了：
、《PROFIBUS现场总线安装指导》下载：
http://www.ad.siemens.com.cn/download/SearchResult.ASpx?searchText=A0492
、《PROFIBUSDP连接器选型表及安装说明》连接：
http://www.chinakong.com/manual/view.asp?id=42
提问者对于答案的评价：
非常感谢。
最佳答案作者回复:
还有这样PROFIBUSDP的终端电阻的设置。见
PROFIBUS-DP总线插头中终端电阻作用：
http://blog.sina.com.cn/s/blog_521a53b00101bi1m.html
