TIA博途软件中创建多重背景函数块

我在程序中已创建军了一个“fb1“然后又创建军了一个”FB2“,然后在“FB2”静态变量STatic下创建了变量名**,数扭类型为“FB1“。请问再向下怎么做?是在FB2先调用FB1,然后再在主程序中调用FB2吗?还是其它方法,希望能写详细点。多谢,在实例更好。

最佳答案

一、就像你说的线建一个FB1,然后建一个FB2,在FB1中的静态变量下创建几个变量名(如图1);

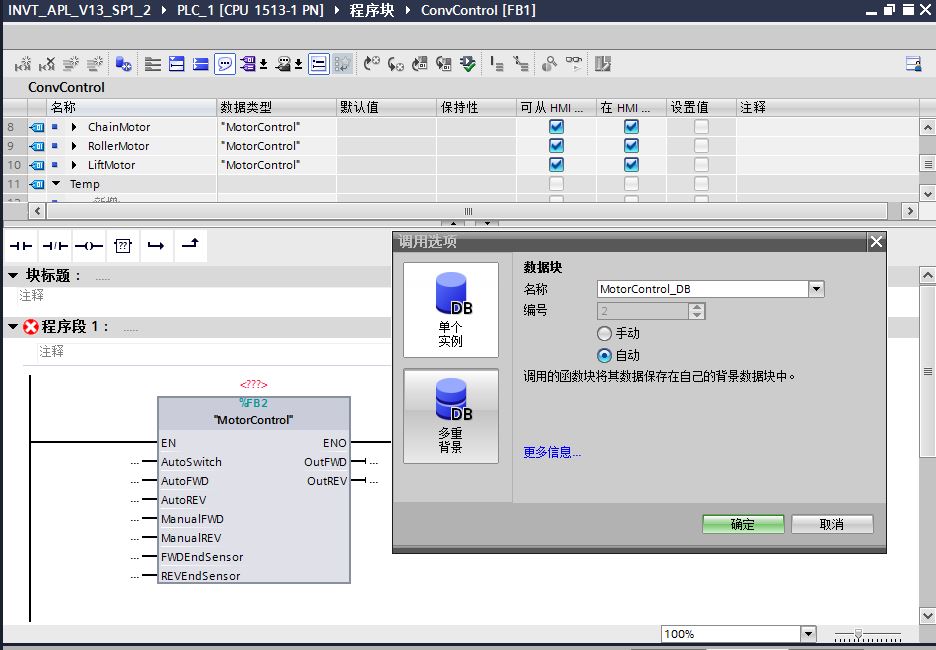

二、在FB1中调用FB2,此时会弹出对话框让你选择单个实例或多重背景(如图2);

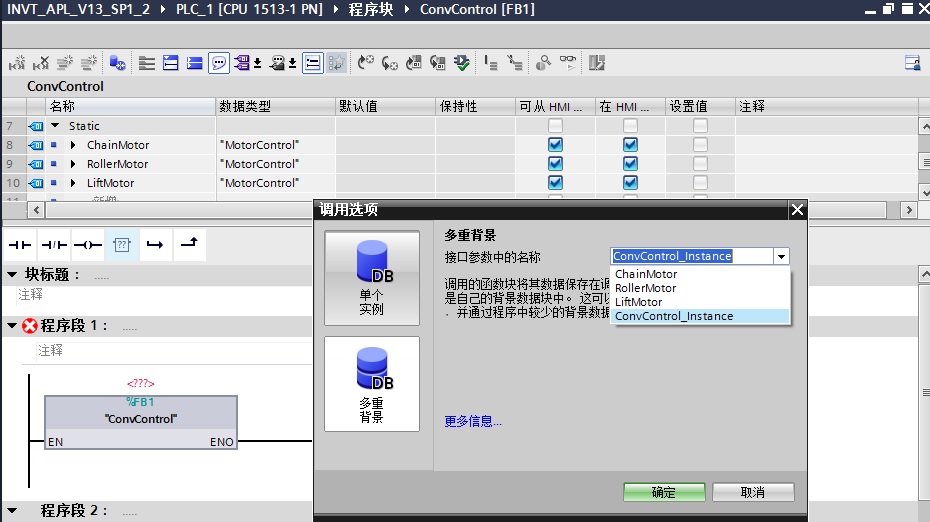

三、在下拉中可以选择在静态变量中建的变量名(如图3);

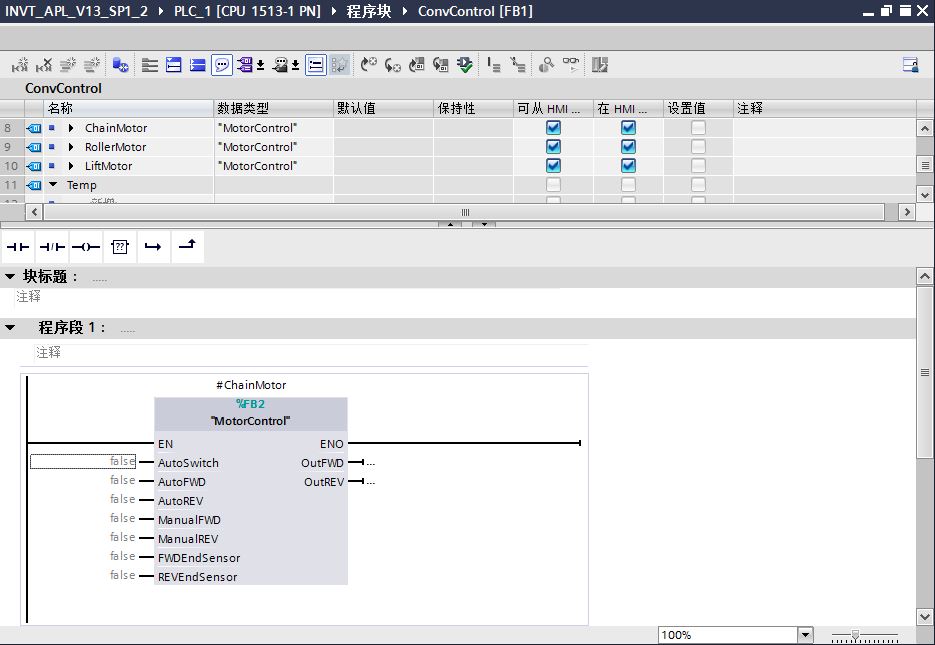

四、选择其中一个就可以了(如图4);

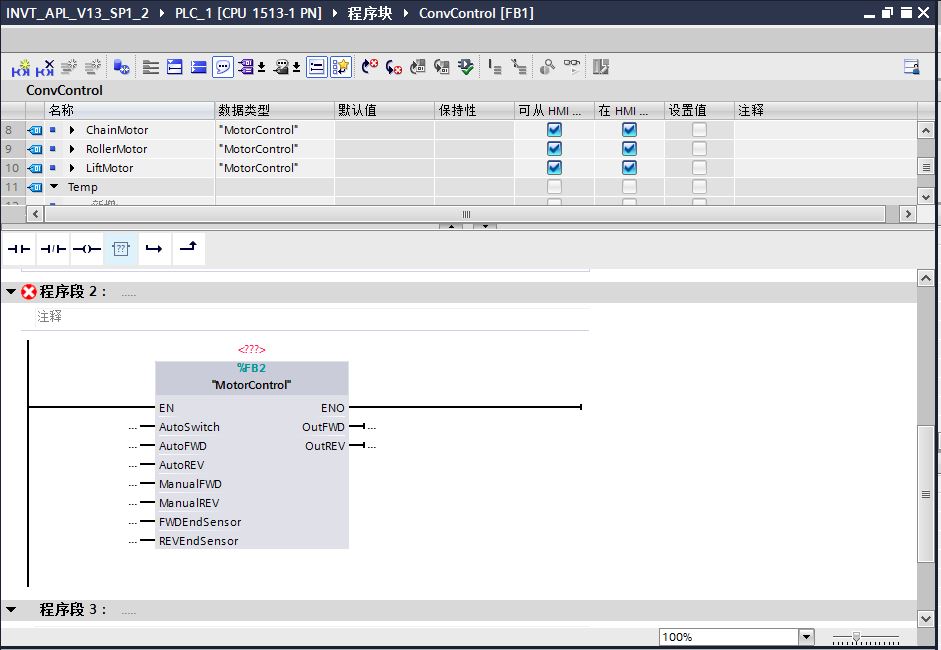

五、假如在上一步你选择了取消,那么也没关系(如图5);

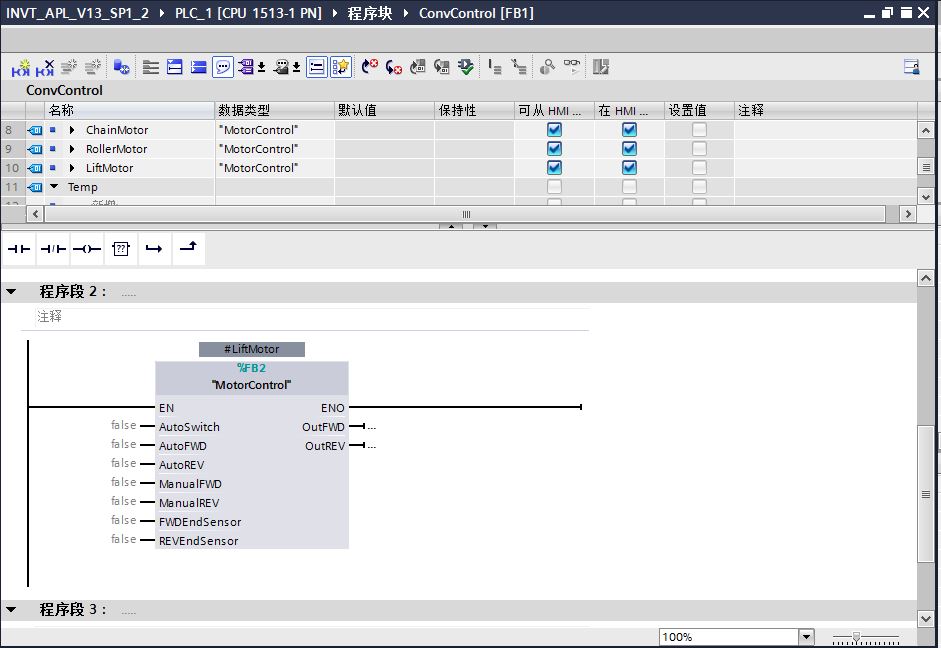

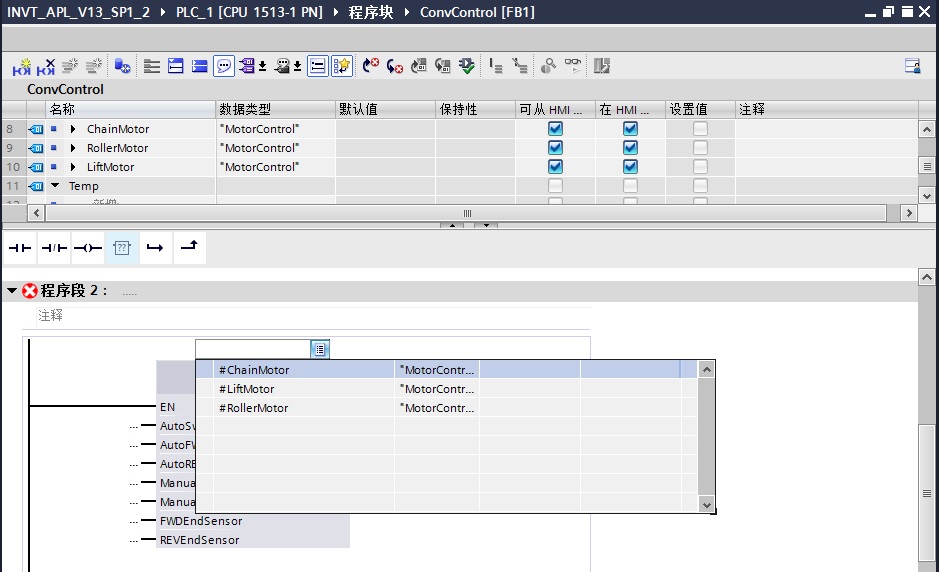

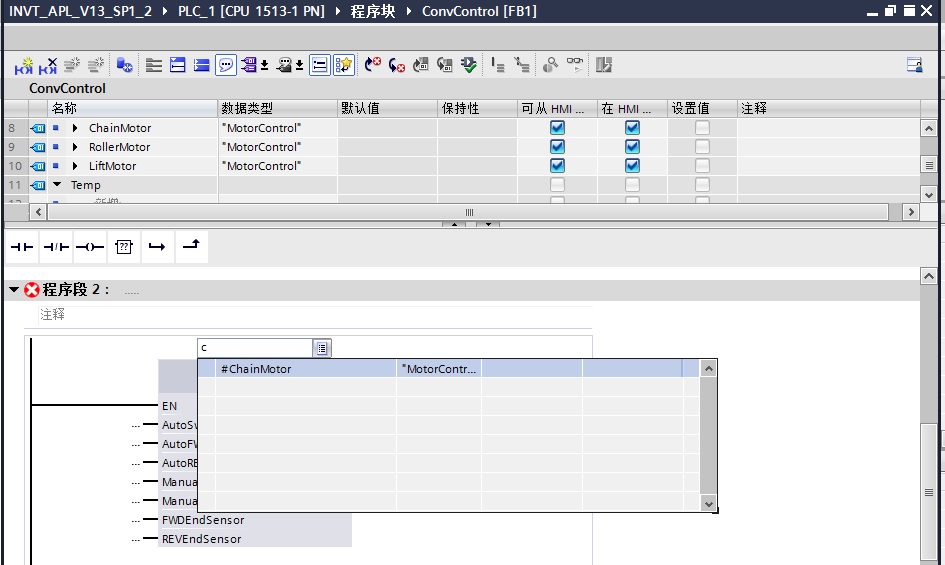

六、双击<???>,在输入框右侧可以选择本FB数据类型建立的静态变量名,选择其中一个就可以,也可以直接在输入框中输入变量名,软件有联想功能,只有输入前几个字母会自动匹配(如图6、图7),选择需要的变量名就可以了(如图8)

希望对你有用。

图片说明:

TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块7da3FC4cd054a0836851d5368a80e059TIA博途软件中创建多重背景函数块ba8dc773b2253505875BFa1c3b583c74TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块TIA博途软件中创建多重背景函数块

提问者对于答案的评价:
讲得详细,感谢谢

专家置评

已阅,最佳答案正确。
