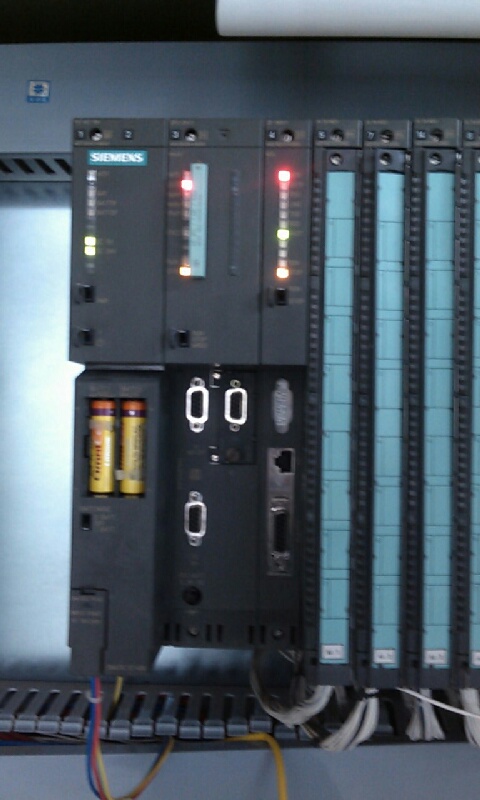

我这有一套CPU414-3DP故障停机。附件是诊断信息和CPU模块指示状态。

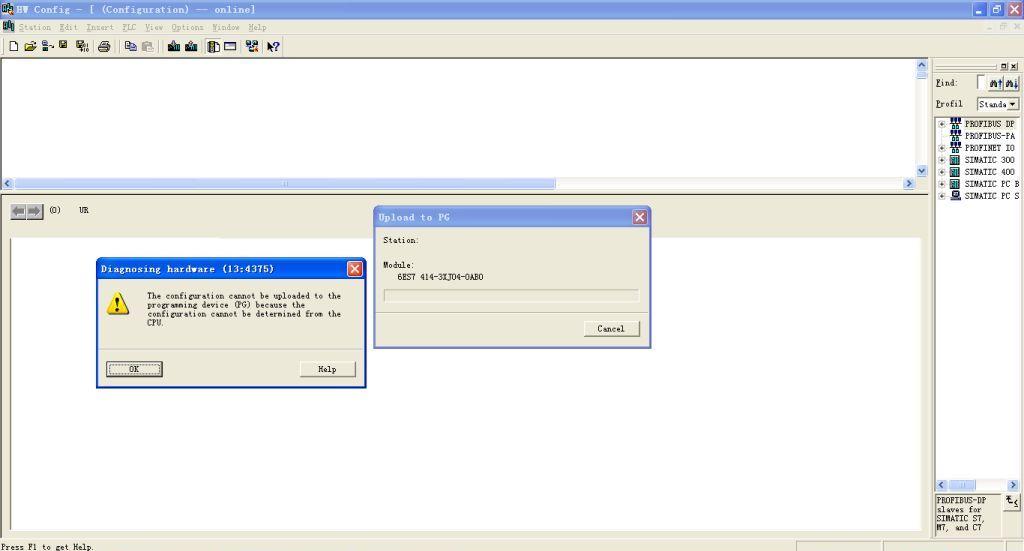

hardonlineerror.jpg是我试图硬件online的时候的错误提示的截图。
复机操作如下：
1、先保存了诊断信息，CPUSTop状态，不能RUN。
2、试图上载PLC程序没成功，试图PLC在线没成功
3、试图硬件组态在线没成功
4、在CPUSTOP的情况下尝试重新下载硬件组态，下载硬件组态之后，PLC报警消失，各红色指示灯消失，但是上位机还是未连接到的状态；
5、PLC在线发现程序是空的，又重新下载了程序，系统恢复自动
6、协助业主恢复系统运行
Diagnosecpu里面的诊断信息：内容比较多挑选不重复的复制如下
Event108of120:EventID16#49A0
STOPcausedbyparameterASsignmenterrororunpermissibledifferencebetweenpresetandactualconfiguration:startupdisabled
Norelevanceforuser(SDBno.):1
Norelevanceforuser(Z2):7fff(Z3):000c
Previousoperatingmode:STOP(internal)
Requestedoperatingmode:STOP(internal)
Externalerror,Incomingevent
11:44:46.553AM12/23/1994
Event109of120:EventID16#5962
ParameterassignmenterrorpreventingstartupinCPUmoduleparameters
Parameter:free
Errortype:unabletogenerateadefaulTParameterrecord
Operatingmode:STOP(internal)
Externalerror,Incomingevent
11:44:46.553AM12/23/1994
Event111of120:EventID16#430E
Memoryresetexecuted
Initializationinformation:Repetitionofmemoryresetinterruptedbypoweron
Previousoperatingmode:STOP(memoryreset)
Requestedoperatingmode:STOP(owninitialization)
Incomingevent
11:44:43.434AM12/23/1994
Event112of120:EventID16#4309
Memoryresetstartedautomatically(poweronnotbackedup)
Initializationinformation:Repetitionofmemoryresetinterruptedbypoweron
Norelevanceforuser(Z1):0001
Previousoperatingmode:Novoltage
Requestedoperatingmode:STOP(memoryreset)
Incomingevent
11:44:43.426AM12/23/1994
Event113of120:EventID16#494E
Powerfailure
Previousoperatingmode:STOP(internal)
Requestedoperatingmode:Novoltage
Externalerror,Incomingevent
11:44:39.181AM12/23/1994
Event118of120:EventID16#4556
STOP:memoryresetrequestfromcommunicationsystem/inconsistencyofthedata
Previousoperatingmode:RUN
Requestedoperatingmode:STOP(internal)
Internalerror,Incomingevent
11:16:53.079AM12/23/1994
Event119of120:EventID16#530D
NewstartupinformationinSTOPmode
Startuppreventedby:
–Memoryresetnecessary
–STOPrequestexists
Startupinformation:
–Timefortimestampatthelastbackeduppoweron
–Singleprocessoroperation
Current/laststartuptype:
–Automaticwarmrestartafterbackeduppoweron
Permissibilityofcertainstartuptypes:
–Manualwarmrestartpermitted
Lastvalidoperationorsettingofautomaticstartuptypeatpoweron:
–Nostartuptype/followingmemoryreset
Operatingmode:RUN
Incomingevent
11:16:53.079AM12/23/1994
Event120of120:EventID16#4531
memorytesterrorinmemorysubmodule
Norelevanceforuser:000400030000
Previousoperatingmode:ConfigurationinRUN
Requestedoperatingmode:RUN
Internalerror,Incomingevent
11:16:53.078AM12/23/1994
问题补充：
请特别注意诊断信息
Event118of120和Event120of120
这两个信息应该是问题的起始。
图片说明：
最佳答案
请问一下CPU的STOP灯是不是在慢闪，如果一直在慢闪，那是MMC卡在请求被动格式化，出现这种情况是有可能ＭＭＣ卡内的程序出现意外问题。先备份好程序，然后请复位一下ＭＭＣ卡，如果程序被清空后重新下载一下，试试看。下面是被动格式化的步骤：
（可以执行被动格式化的标志为CPU的STOP灯出现慢闪，这是CPU在请求被动格式化，
只有此时可以用MRES按钮格式化MMC卡，把卡中的错误信息清除，具体操作方法如下：
将模式开关拨到MRES并保持直到STOP灯保持常亮（约九秒），并在其后三秒内迅速拨动
模式开关，即在三秒内使模式开关返回到STOP后再迅速拨回到MRES位置，此时，STOP灯
快速闪烁，表示正在格式化。保持开关在MRES位置，直到STOP灯常亮，格式化完成。
注意：一定要使用规定的操作顺序。否则，MMC就不能进行格式化，而是返回存储器复位状
态。这种情况是在CPU的STOP灯慢速闪烁时使用，是一种被动的格式化，在正常使用的情况下
无法用MRES格式化MMC卡。）
提问者对于答案的评价：
问题早已解决，现在才来回复对不住。
