PLC程序里用一个数据块位代表传感器的状态如DB1.DBX2.3而wincc画面里图形连接的变量却是16位有符号整数如DB1.DBB2请问画面里为什么不用二进制变量而要用16位有符号整数如DB1.DBB2？怎样设置WINCC使DB1.DBX2.3和DB1.DBB2对应起来的？
问题补充：
这样可以少建标签，一个字节类型标签就相当8个位位类型标签。DB1.DBX2.3是DB1.DBB2的第3位，引用标签时选择DB1.DBB2的标签后再选择相应的位。
什么是标签？能具体点吗？比如有截图操作能让更好的理解。
最佳答案

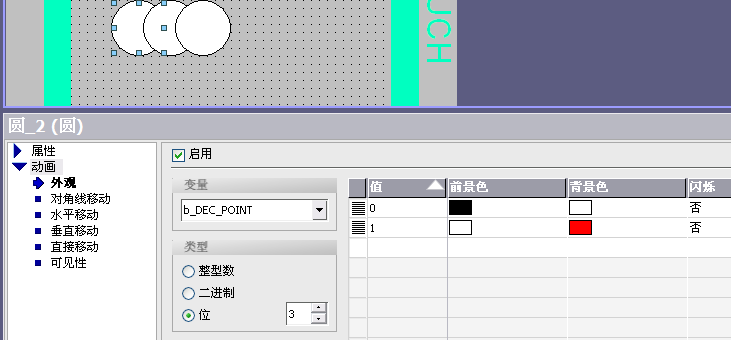

这样可以少建标签，一个字节类型标签就相当8个位位类型标签。DB1.DBX2.3是DB1.DBB2的第3位，引用标签时选择DB1.DBB2的标签后再选择相应的位。

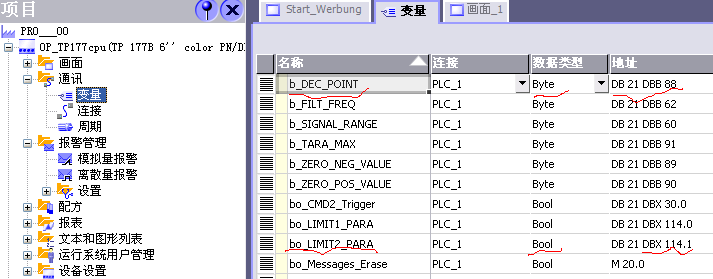

这里说的标签就是变量，wincc和winccflexible说法上有点区别
图片说明：
c0014d8db425BF5f771bd3dfa04fd0fa
提问者对于答案的评价：
好
