网线调好控制程序和触摸屏程序后，改成DP总线结构。分别将程序传进去之后，发现无法通讯。
屏内地址都已按组态设置
已经将dp接头两端的调off，一端的on了，但是还是不行
请问还有什么可能的原因导致这个
问题补充：
我的simotionD和一个MP277接的是有进有出的接头，另一个屏和IM153接的是单端的接头，单端的两个接头都拨到on了，双端的都是off，然后屏的地址分别是4和7设置了，IM153拨到6和组态一致，simotion没见到拨码开关的地方，按照软件默认的了。
请问这样还有问题吗？

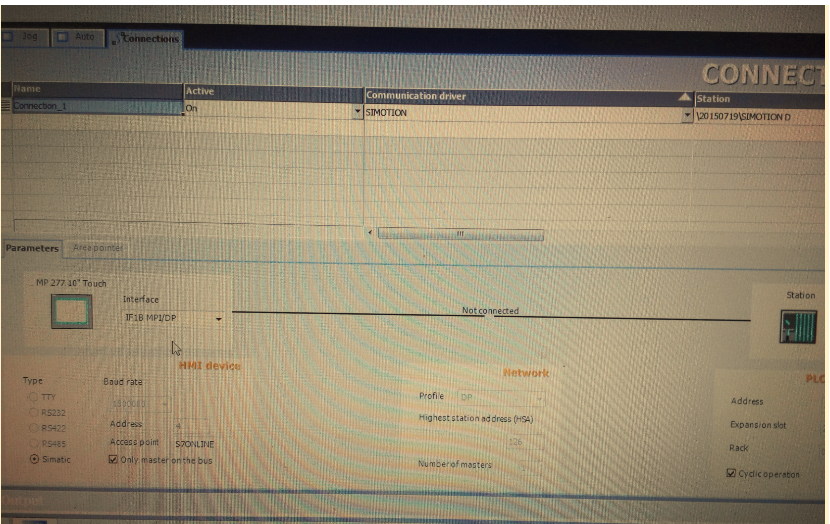

图片说明：
最佳答案
Profibus的终端电阻设定应该是：Off，Off……On，只有最后一个站点的才是打到On的。
提问者对于答案的评价：
谢谢
专家置评
A0668面板与PLC通讯故障处理方法
htTP://suppoRT.automation.siemens.com/CN/view/zh/75199141
5.检查系统报警信
SIMOTIONSCOUTV4.4能连哪些HMI屏？
http://support.automation.siemens.com/CN/view/zh/104421761
SIMOTIONSCOUTV4.4如何配置ComfortPanel精致屏，升级改造的项目，使用代理deviceproxy
http://support.automation.siemens.com/CN/view/zh/105639880
SIMOTIONSCOUTV4.4如何配置ComfortPanel精致屏，新项目
http://support.automation.siemens.com/CN/view/zh/105645553
