如何察看PID控制曲线

在STep7内有一个小软件,PID图形化的赋值工具,而且还可以查看PID控制曲线.觉得蛮实用的,可不会用,请高手赐教.

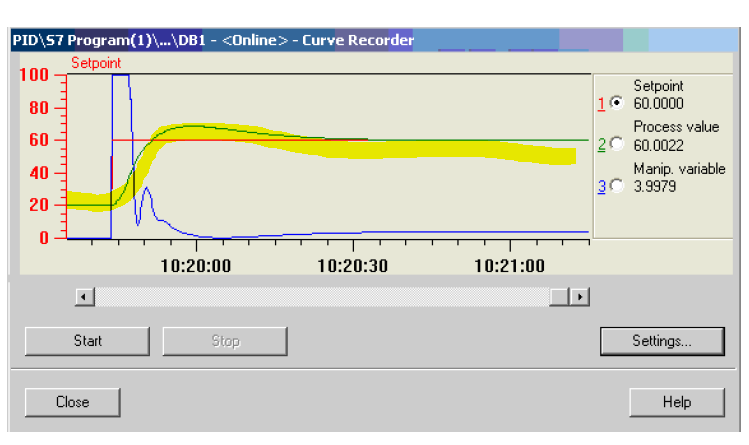

图片说明：

如何察看PID控制曲线

最佳答案

seTPoint设定值
proCEssvalue过程值即压力反馈
mainip.value操纵值即给定值
这个是已经解决的问题，您参考一下http://www.ad.siemens.com.cn/service/answer/solution.ASpx?q_id=106401&cid=1029

提问者对于答案的评价：
thanks,isverynice
