Profinet故障
背景如下:
公司新引进一套设备，是SiemensPLCS7-1500,s7-1200(CPU1214DC/DC)以及若干台Epsonrobot集成。
S7-1500控制10台SiemensMotorDriverG120C，以及四个SMCEX600。

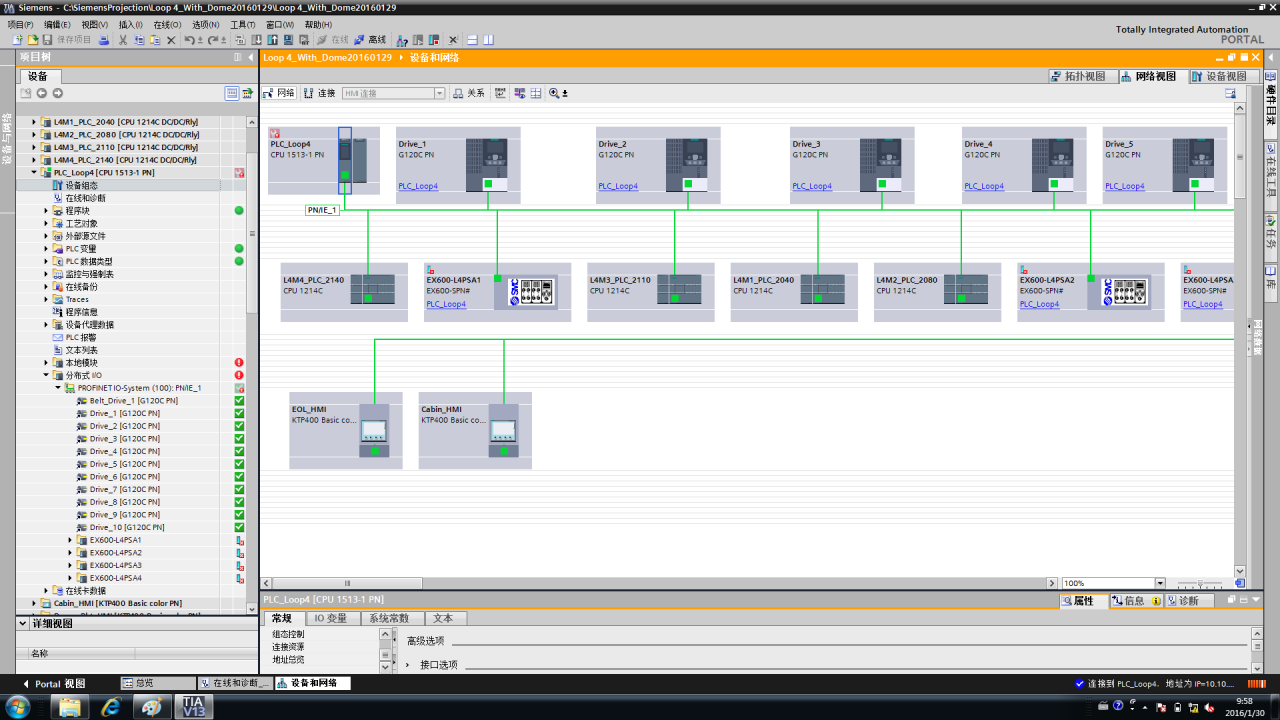

网络拓扑结构如图。
S7-1500连接到D-link交换机；
HMI连接到D-link交换机；
SiemensMotorDriverG120C连接到D-link交换机
四个SMCEX600连接到D-link交换机。
通过两台D-link交换机组网。
S7-1500使用Tiav13sp1up1编写的程序。
2016.01.29出现Profinet故障
表现如下:

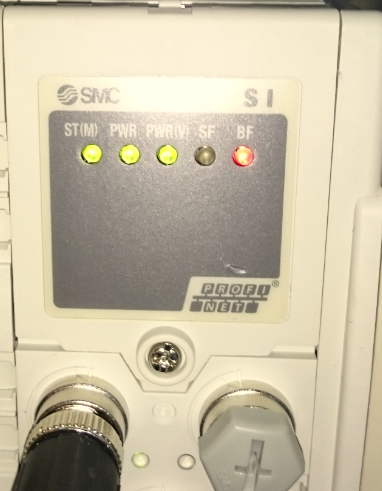

四台EX600出现BF红灯一直亮

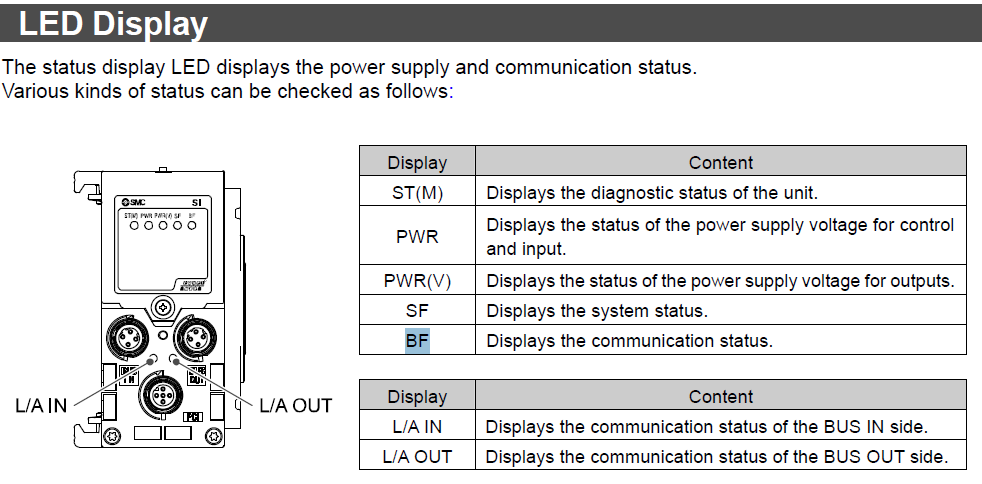

1.查了一下SMCEX600Manual
发现：

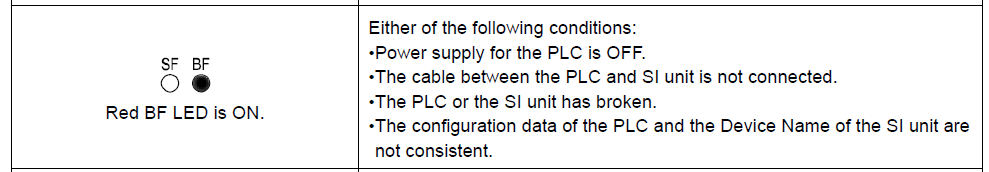

BF意味着通讯故障。
更换EX600中输入输出模块以及网络线也没有作用
2.更换EX600SI模块也没有作用
但没有更新GSD
3.PingEX600没有回应。
看看大家有什么好主意。
图片说明：
4498459a7514f56dde705d18368fbb35
最佳答案
你看下IP地址配置是不是正确？还有硬件组态是不是和在线的一致？
提问者对于答案的评价：
确实是硬件组态一致性故障。
不过是设备的名称不知道什么缘故，变更与PLC不一致的缘故。
