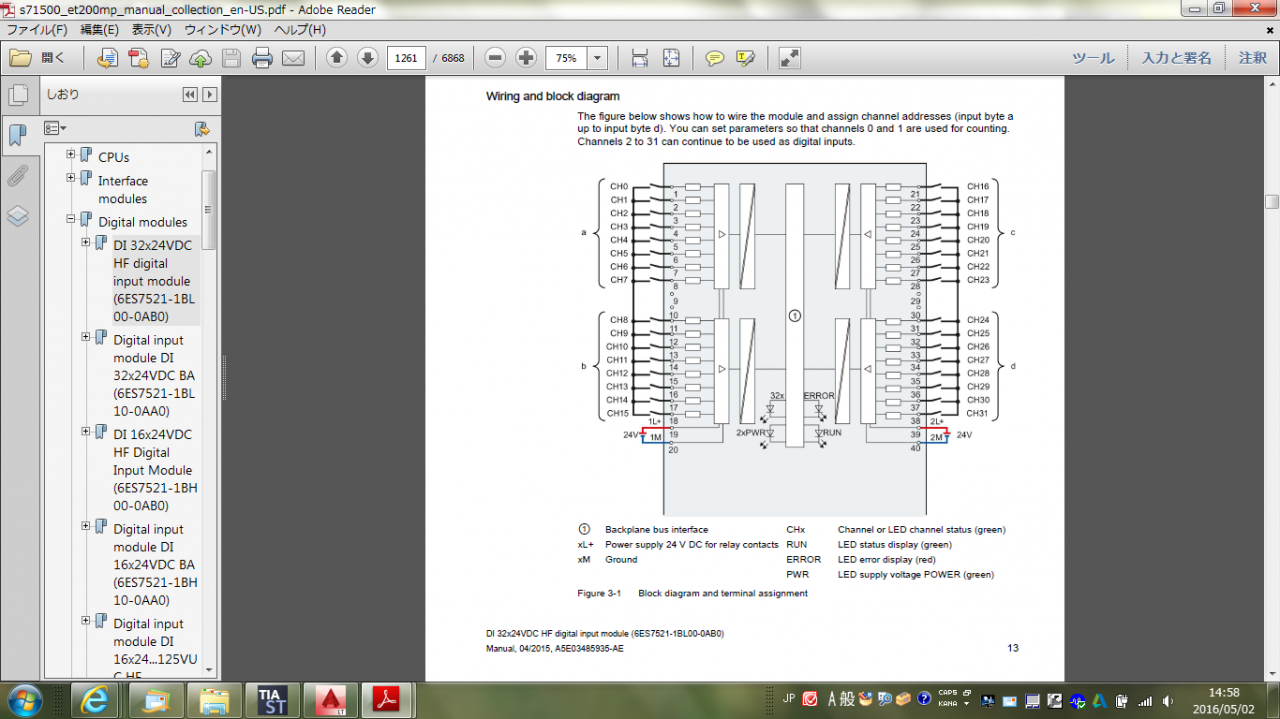

第一次使用1500系列PLC，在查看数字量模块样本的时候发现如图中所有的通道公共端都接在一起，然后并没有接到24V或者M上，这样是怎么构成回路的，可以直接这样使用吗
图片说明：
d96811a364269ba172c31d7550a0CE5b
最佳答案

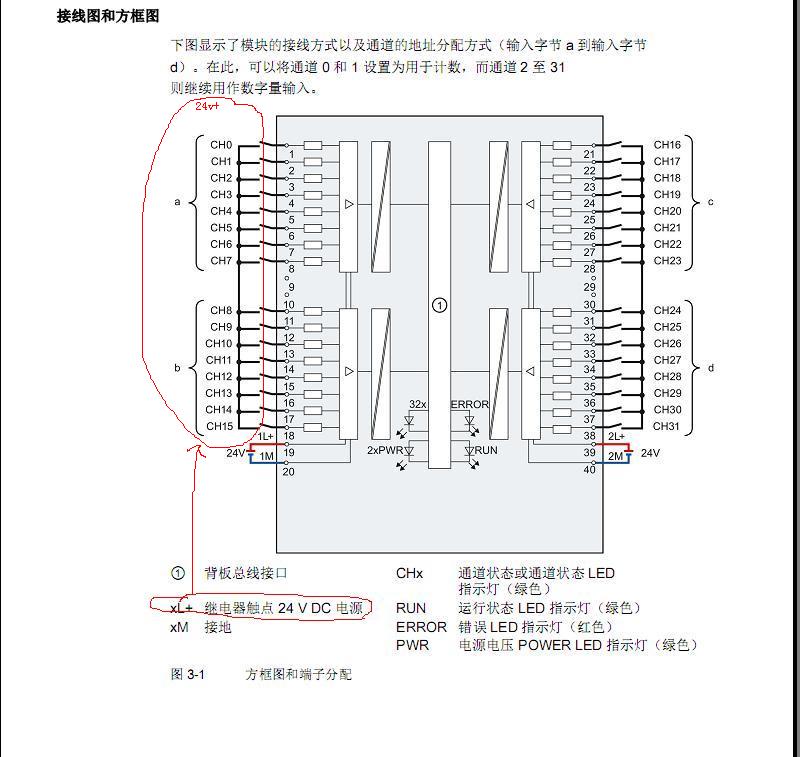

如图有明显标记
L+继电器触点24V电源
所以所有的开关触点前应该连接24V+
如图标记
参考资料：图
图片说明：
![1500 数字量模块接线问题]()
提问者对于答案的评价：
好的谢谢！
专家置评
模块本身需要24v供电，同一路电源L+要引出接到信号端，打开模块儿盖板看接线图更直观！
