一个单回路调节，其输出需要限制在0%~90%，就是阀门最大开度不超过90%,我在CH_AO限制了一下，请专家确认一下这样行不行？

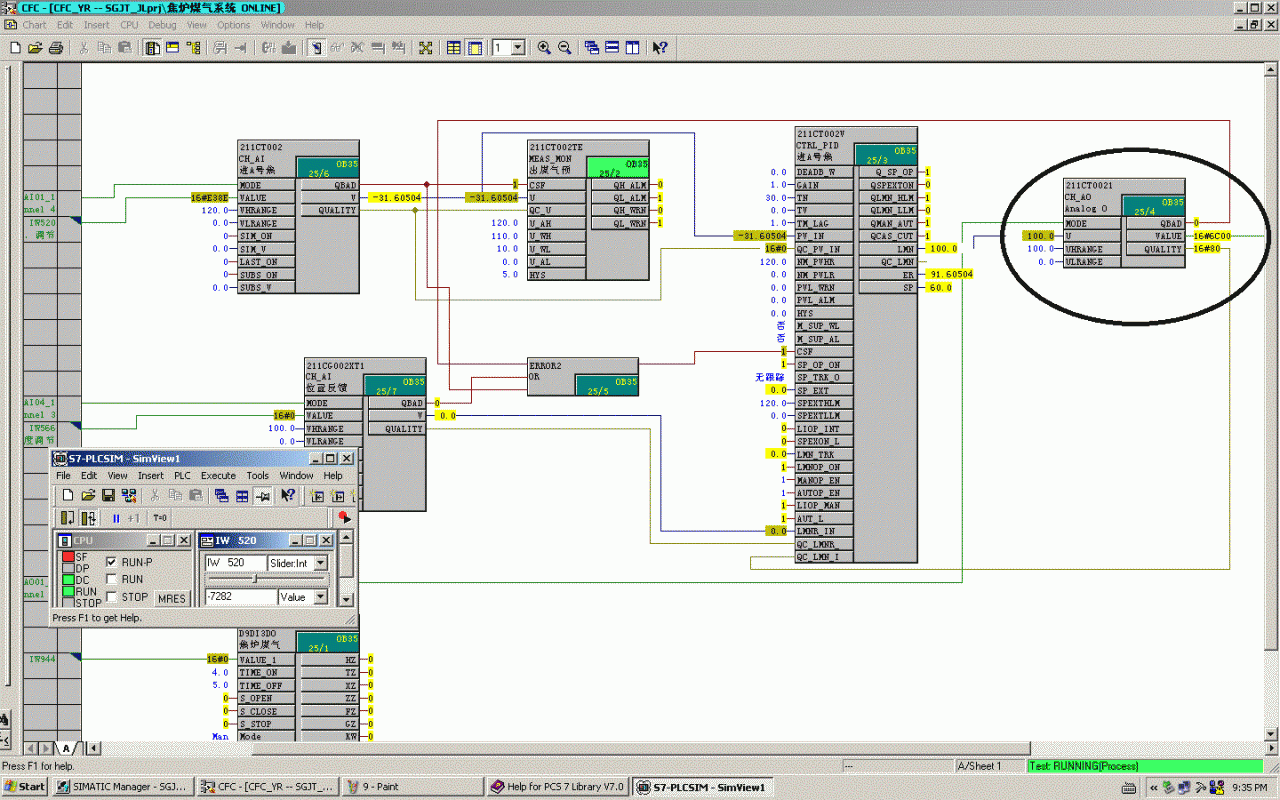

，自己模拟了一下程序，图1CH_AO的上限限定在90,为什么过程值超过90，OUT值为16#6c00（27648）

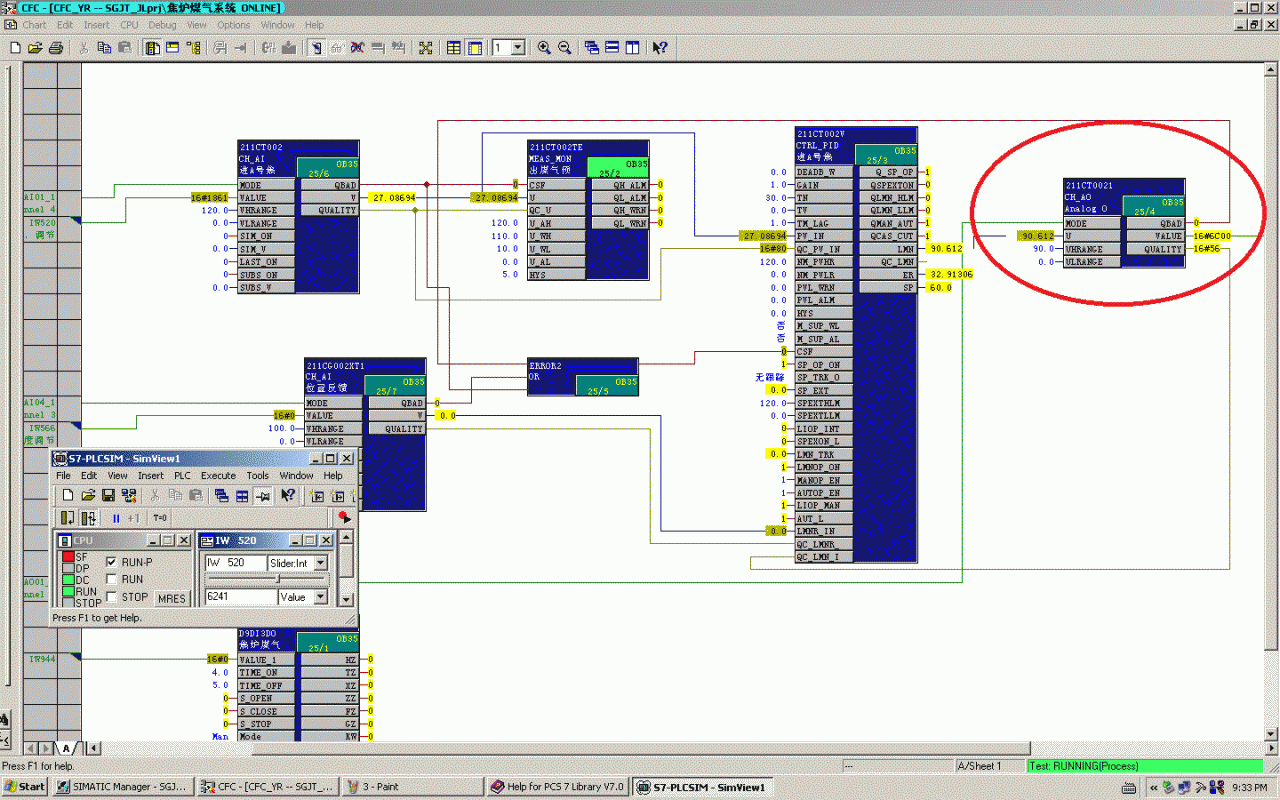

图2CH_AO的上限限定在100,为什么过程值超过100，OUT值也为16#6c00（27648）
图片说明：
edb22081e06c8f1b6554cCEe2e6cfa76
最佳答案
1.LZ在AO块上限定的是输入值的范围（U,UHRANGE,ULRANGE），而不是输出值的范围;
2.图1UHRANGE~ULRANGE:90~0对应0000~6C00；
图2UHRANGE~ULRANGE:100~0对应0000~6C00；
3.若要AO输出限制在0~90%，那么UHRANGE~ULRANGE的范围仍为100~0；AO输入不超过90%即可。
4.AO输入不超过90%要保证LMN不超过90%；
5.LMN不超过90%，要通过PID来实现；LMN_HLM~LMN_LLM:90~0%
提问者对于答案的评价：
讲解的非常清晰
专家置评
没错，是做线性化转换的
