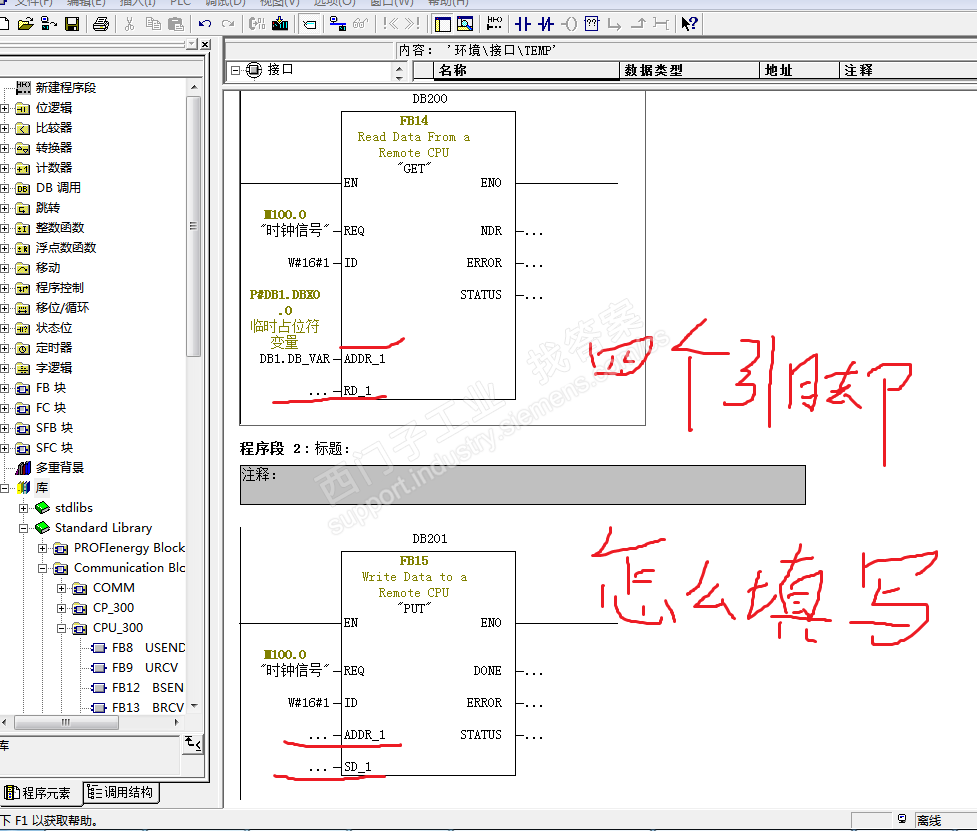

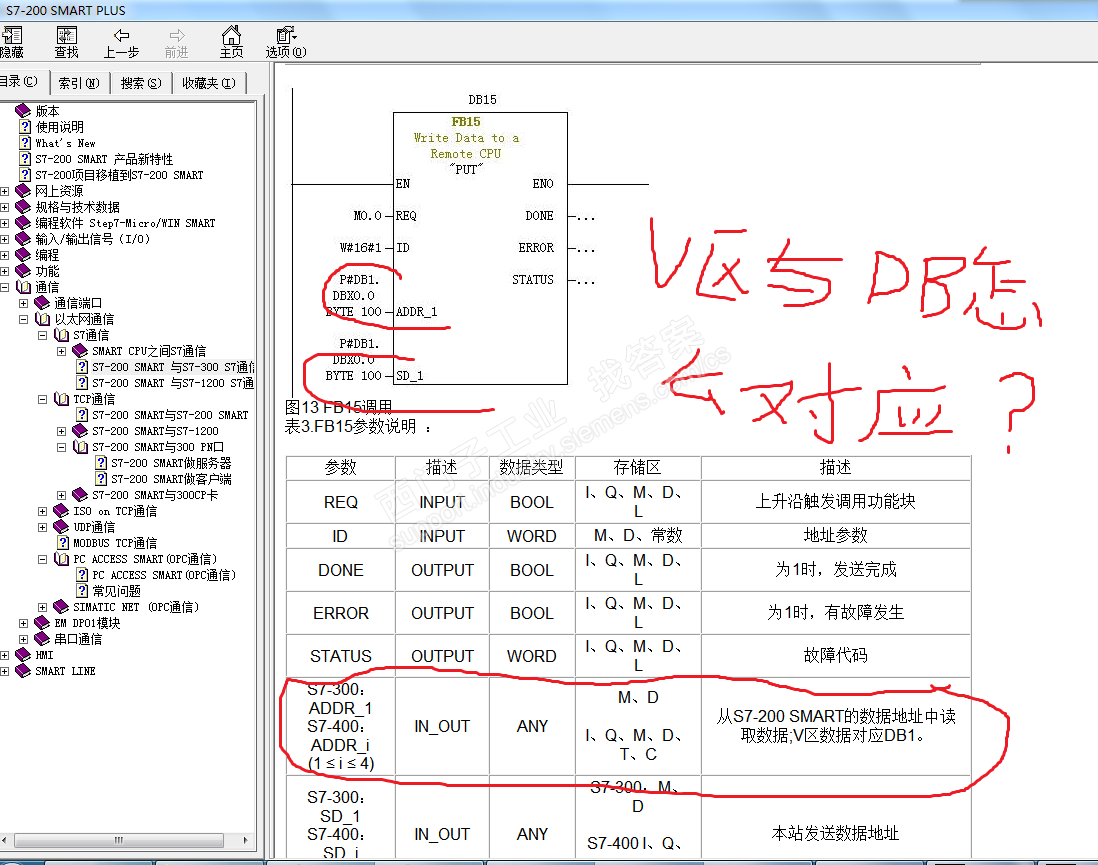

刚刚问题补充，截图没有成功，现在重新上载上来，继续请教fb14FB15引脚怎么与SMART200V区对应
图片说明：
6a1e3718CE46949700da23c1d08b3735
最佳答案
FB14：是从smart从站里面读取数据
根据说明
ADDR_1：从S7-200SMART的数据地址中读取数据;V区数据对应DB1
填写就是：300和200地址对应关系，IMQ是一致的，如果想读取smartV区域的地址，需要写db1，比如，读取smartmw0-mw10，地址写p#m0.0byte10，想读Vw0-vw100，写：p#db1.dbx0.0byte100
RD_1:填写的是从smart里面读取过来的数值放到300PLC哪个地方。如果放到m区域Mw10开始，读了10个字（20个字节），写p#m10.0byte20，如果读了20个字（40个字节）放入db100.dbb0开始的区域里面，那就写p#db100.dbx0.0byte40
FB15：他翻译的有点不对感觉应该是
ADDR_1：写入到S7-200SMART的数据地址;V区数据对应DB1。格式和上面一样，这里面是从300PLC收到的数据放哪里。
SD_1：是想往smart里面发送什么数据，发送数据的地址指针，格式和上面一样
感觉说的挺直白的，能明白吗
