项目从win5.1移植到win6.2后，里面的图形编辑器无法显示，阀之类的都是空白，然后又移植到win7.3，结果还是一样，求大神帮助。
问题补充：

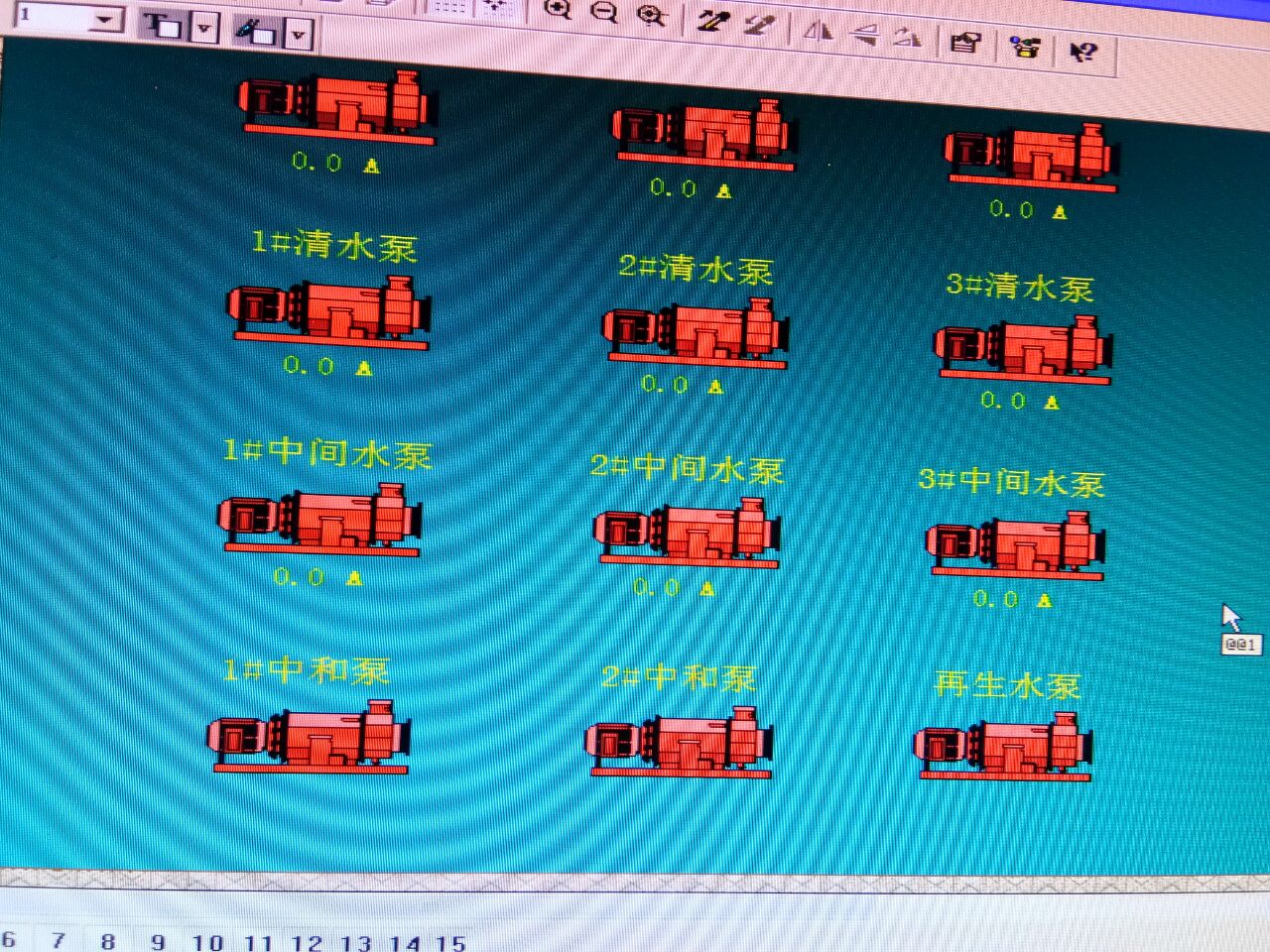

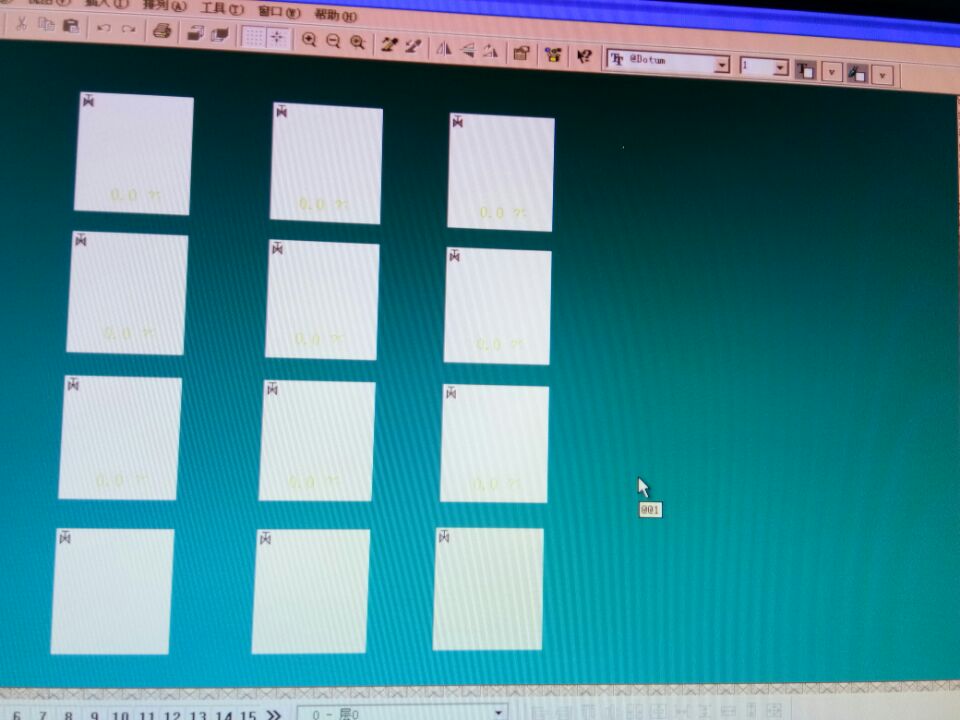

有图片，空白的，图片1，在wincc5.1是图片3，是好的
图片说明：
92d7c109FC5d66f60399345efbb83314
最佳答案
是图库里面的还是图片？
看看在项目目录下的GraCS文件夹下有没有图片~
图片有，不行就手动加载一下了~或者手动再添加一个图形对象，或许是软件升级之后，控件也不一样了吧
运行reset_wincc.vbs试试….
提问者对于答案的评价：
谢谢，wmf图片格式的问题
专家置评
请确保使用正确的方法移植项目。然后可以根据移植的日志文件，查找原因。
关于移植的方法，请参考如下链接：
如何将WinCC项目从WinCCV4移植到V7？
htTPs://suPPORT.induSTry.siemens.com/cs/us/en/view/44029132/zh
