求大神帮我写一个4~20ma的梯形图温度程序，要那种直接算出来的，不要用向导的，
温度是-50~100度的
本人新手~！！
问题补充：

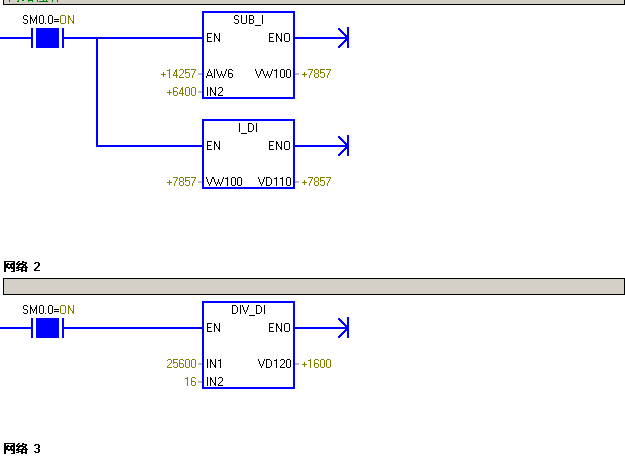

要这种的
图片说明：
15ac420ad809dBF93e4fe45d79cbcf03
最佳答案

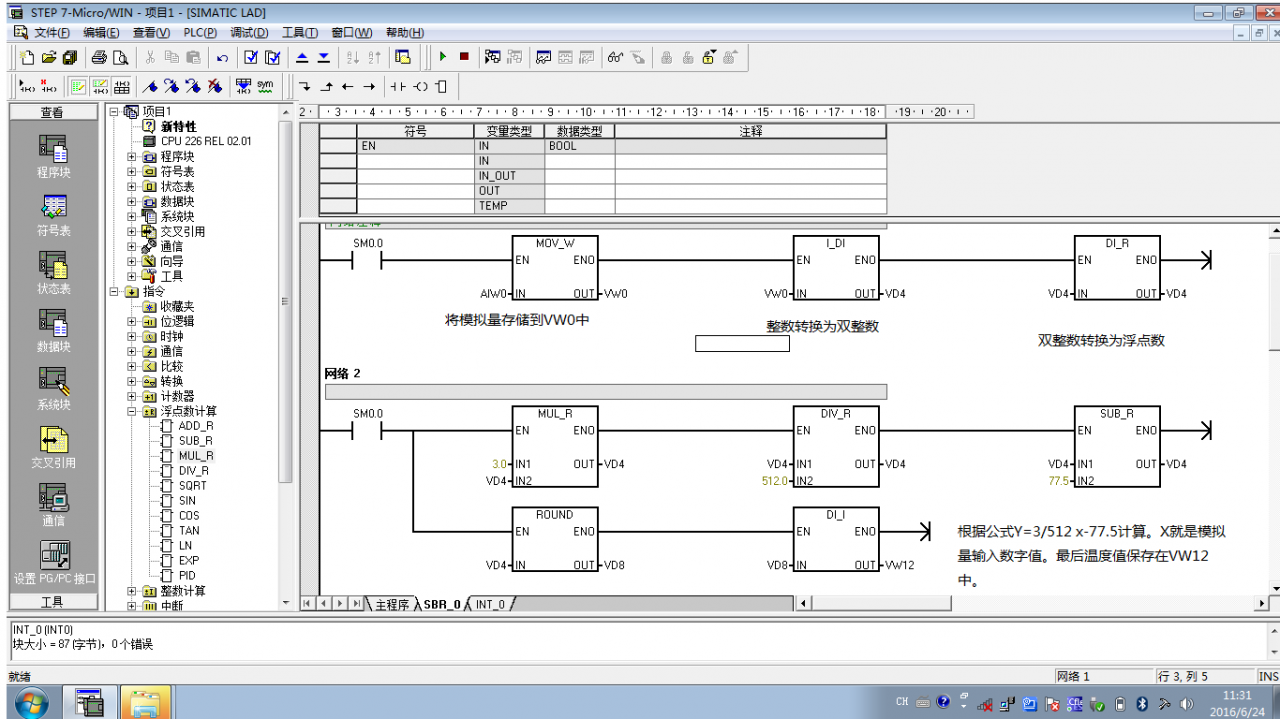

楼主是用S7-200的PLC吗？如果是的话4-20ma对应的数字量是6400-32000。-50到100度对应6400到32000。其实就是一个线性关系。Y=aX+b，数学中的直线函数。程序请看下图。
假设模拟量地址是aiw0。根据下图得出Y=3/512x-77.5。根据这个函数可以写出程序。最后VW12就是温度值。不明白可以加我扣扣907086969交流。
图片说明：
提问者对于答案的评价：
谢谢
专家置评
也可以直接使用量程转化库
