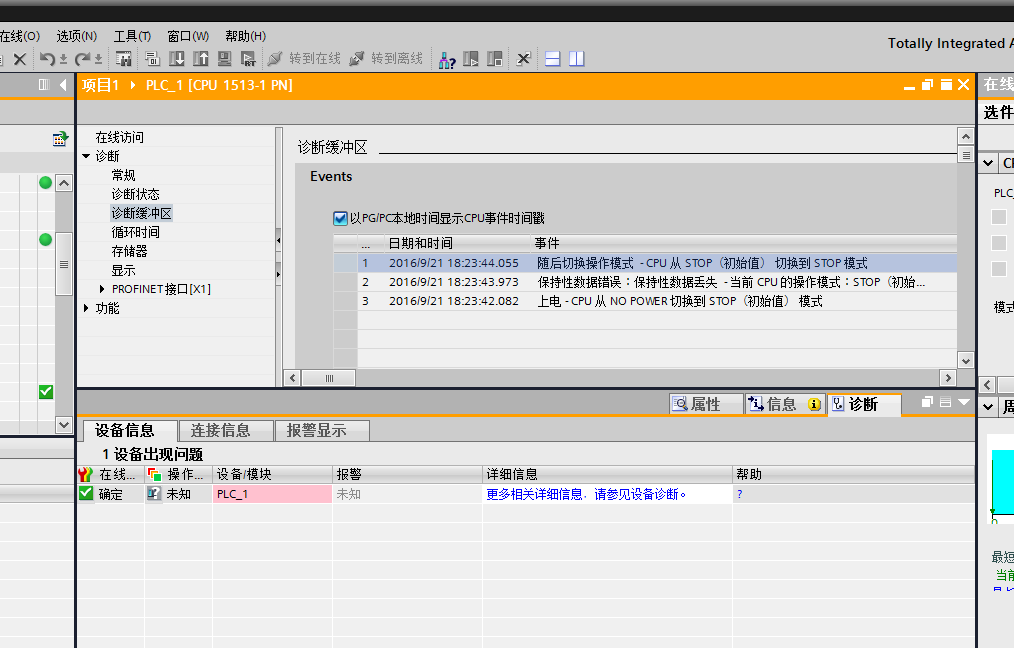

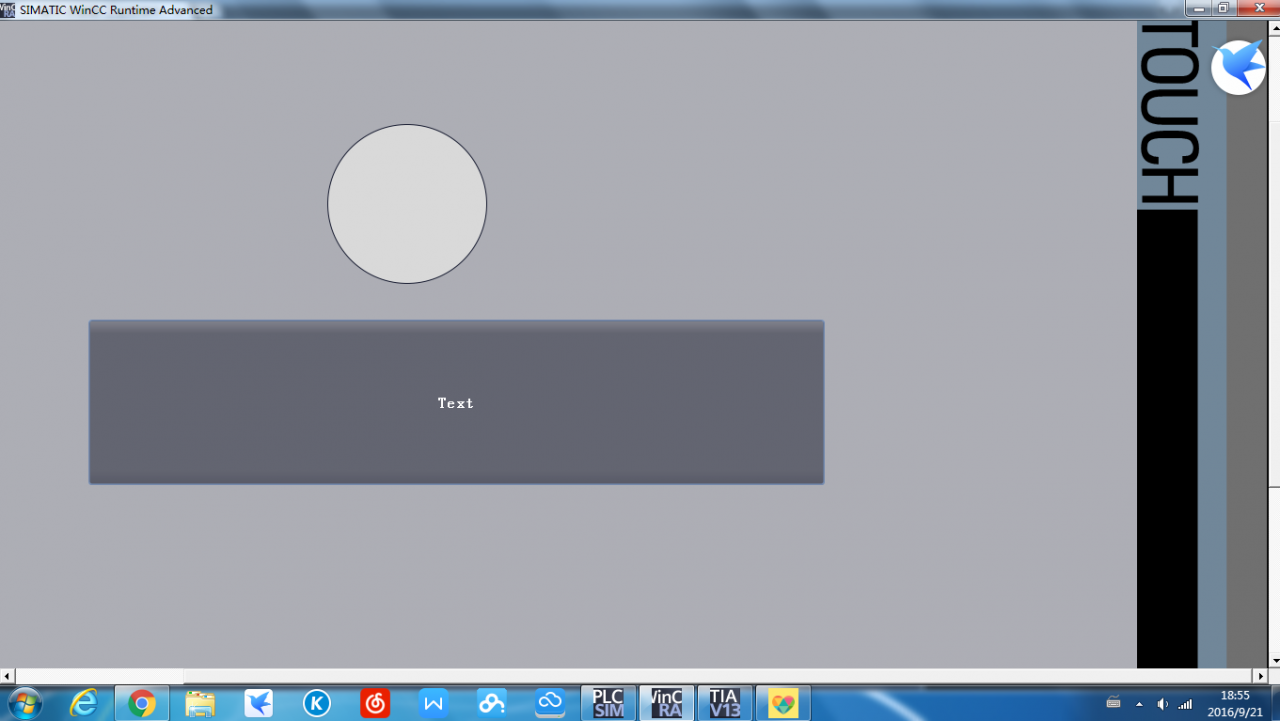

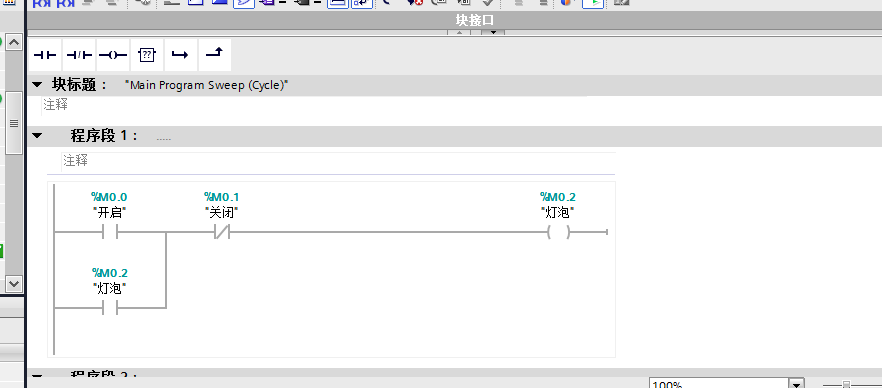

程序块进行仿真的时候显示设备出现问题。编译组态和人机画面都没有问题，求指教。其次请问各位大神，怎么把程序块和HMI画面连接起来进行仿真。比如我图中的程序，在HMI画面中点击按钮，程序块的打开信号可以置位为1，如何连接？？
图片说明：
最佳答案
1、如你的项目所做的那样，首先组态好CPU和HMI之间的通讯，connection。然后运行HMI仿真RT，注意画面编译不能出现错误。
2、这时你需要同时仿真PLC程序，但是PLC需要专用的PLCSIM软件来进行仿真，所以你需要安装此软件来进行PLC的仿真。
3、如果你的PLC程序有STep7的，你也可以直接在step7中使用仿真插件PLCSIM1来仿真，此时你就可以达到你的目的了。
提问者对于答案的评价：
谢谢
