1200系列的8路热电阻模拟量输入模块的接线图是什么样啊

SM1231里的8路热电阻模拟量输入模块，（6ES7231-5PF32-0XB0）它的接线图是什么样啊，我在样本里没有找到。

最佳答案

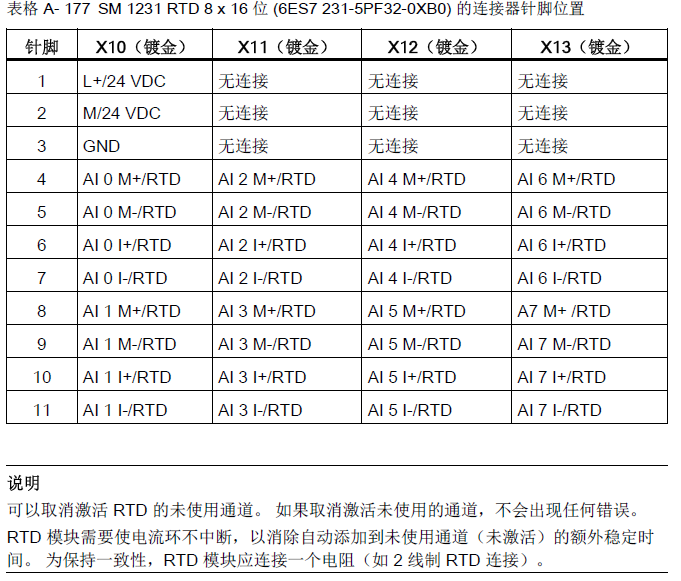

在系统手册里有，见附图

图片说明：

1200系列的8路热电阻模拟量输入模块的接线图是什么样啊 396f552d50cbcfa76f550FC3c001f69e4bd704827017c08c87bd07b13356381CE9dd1e51046b9921758c51fe1c15091b

提问者对于答案的评价：
系统手册？我没有找到啊，请问在多少页

最佳答案作者回复:
S7-–1200可编程控制器系统手册
技术规范A.9.2SM1231RTD
P.1392
