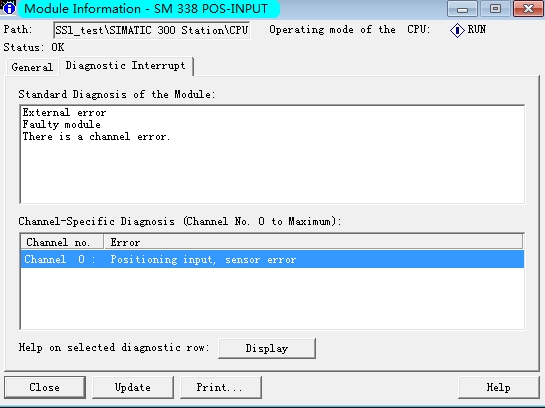

现有cpu214C-2DPCPU和SM338模块，测试SSL信号绝对值编码器。按照338入门手册组态后，发现338模块报sf错误，诊断为通道错误。用示波器测试时钟信号，不是125K的的TTL电平。3个通道都试过了，TTL电平都没有。现在想问一下，如果我不接编码器，正常情况下组态了SM338模块，是否有时钟信号能用示波器测试出来？
问题补充：
打开338模块发现少了3个时钟芯片，请问下，谁知道这3块时钟芯片的型号不？
图片说明：
d4caea82cfee6213fdf161dc271918fb8d1ebbcde6f8f30b1edc2BF6ef6ef29b
最佳答案
那你试试用二进制方式连接，该模块是新采购？如果是，与供应商连续，看是否能够调换。
用过几个该模块，但没有打开来看里面的线路板。
提问者对于答案的评价：
