利用S7-300编写三角波，要求幅值和周期可调
最佳答案
闲着没事编了玩玩，梯形图就是不如语句表好用

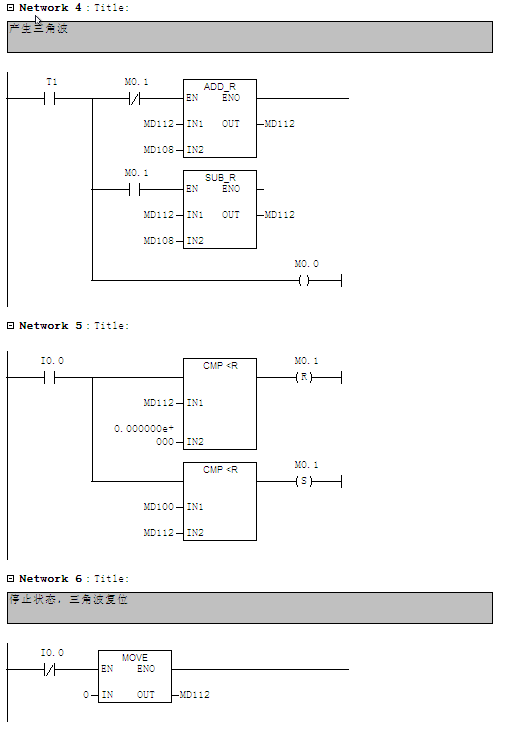

基本上能实现，程序如图12

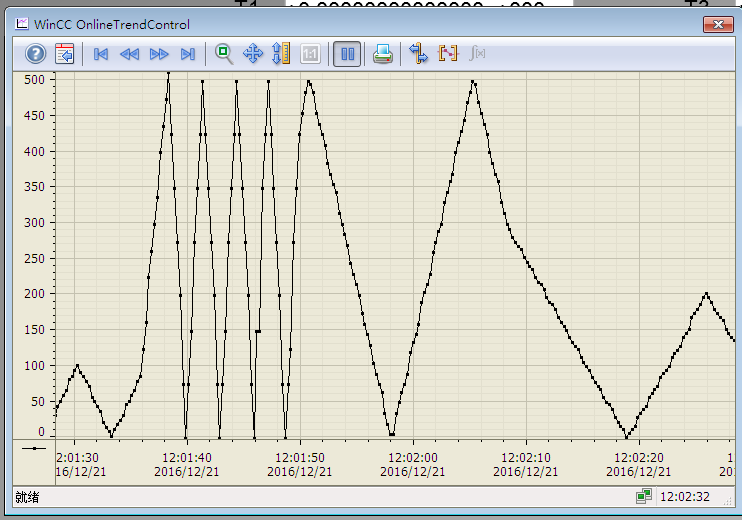

效果如图3
图3里面突然变化的是更改了幅值或周期参数
图片说明：
ccFCc0055492bdbc09a376835757b988
0DA074d650f8dc1ec85b3ab8f5cd0b7f
caf7f364b94c6861772c78c2ee6BF2f0
提问者对于答案的评价：
网络2的程序是在干什么，为什么要计算增量，还有网络3是什么意思，谢谢
最佳答案作者回复:
MD112是三角波的最后输出
网络2就是计算增量的啊，和网络3结合起来用
网络3就是多长时间加一次数，加多少在网络2里面计算
