winccFlexible 2008 sp4程序下载失败

公司有个西门子触摸屏损坏,型号:TP170B6寸彩屏
由于没有相同型号的触摸屏,因此找一个型号为:TP177BPN/DP-6的彩屏替代;将触摸屏程序的设备型号改成替代屏的型号,下载程序时,一直报错;(数据线:s7PCAdapterUSB;此数据线公司采购不了解情况,购买的是山寨的,不是西门子原装的)

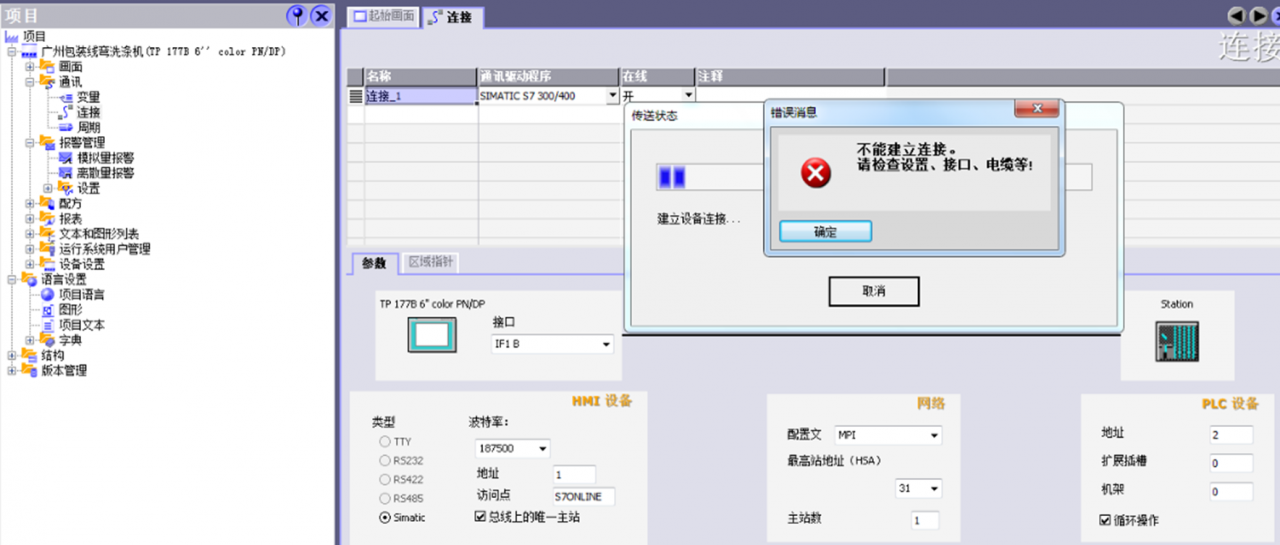

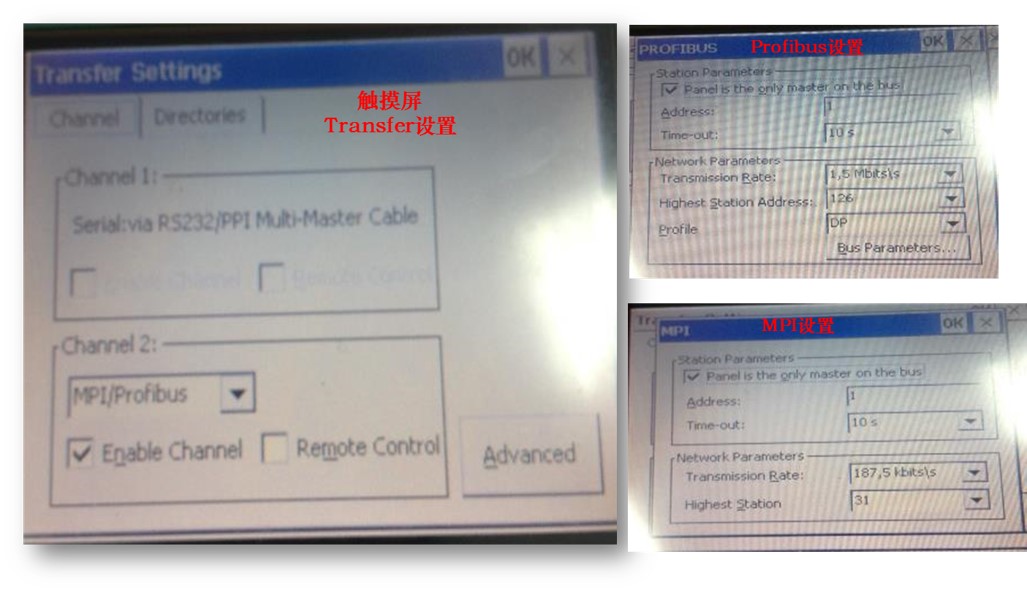

屏的设置和软件设置如附件;
肯定各位帮忙指导,找出原因,万分感谢!

问题补充:
感谢大家的帮助;
我尝试了使用双绞网线的联接;通讯是没有问题了;下载的过程出现报警:winccflexible2008sp4版本和触摸屏的版本不兼容问题;还是下载失败,那么是不是我软件版本需要升级或者重装软件呢?
补充:由于之前没有买到西门子原装的S7PCAPDATER的数据线,所以用上述通讯线在PLCDP端借电的方案不可行;我又采购了一根新的西门子USB数据线(客服说是替代上述线的新产品),还没有到货,是不是该线到货了就可以直接在PLC借电,可以完成下载呢?

图片说明:

winccFlexible 2008 sp4程序下载失败winccFlexible 2008 sp4程序下载失败 winccFlexible 2008 sp4程序下载失败winccFlexible 2008 sp4程序下载失败

最佳答案

TP177A/B的下载方式有3种:
1.PPI,需要RS232/PPI多主站电缆(6ES7901-3CB30-0XA0)或USB/PPI多主站电缆(6ES7901-3DB30-0XA0ESTand05,拨码开关5置0,WinCCflexible2005SP1/2007才支持)。
2.MPI,需要CP5611/CP5612和MPI电缆;如果要使用PC/MPI-Adapter或USB/MPI-Adapter需要从PLC端口借电,即先用带Profibus接头的电缆连接PLC和TP177A/B,PLC上的Profibus接头要有PG接口,MPI适配器插到PG接口上;否则MPI适配器指示灯都不会亮。TP177A/B上需要激活MPI的传输通道并设定MPI/DP地址和波特率,具体的设置可以参考以下链接:
http://support.automation.siemens.com/CN/view/zh/23802404
3.用网线(交叉)通过以太网通讯和下载。

你使用的版本不对,不能使用winccflexible2008SP4版本,SP4版本只有中国版针对SMARLINE和SMARTLINELE触摸屏,建议你使用高级版下载程序。

提问者对于答案的评价:
谢谢
