新手，求详细梯形图。
最佳答案
打开200编程软件，在“指令”–“时钟”下拖拽READ_RTC（读取系统时钟）或SET_RTC（设置系统时钟）指令放到编辑网络中，其中“T”管脚的地址是系统时钟的起始地址，一字节形式，共8个连号字节的时钟信息。
LDSM0.0

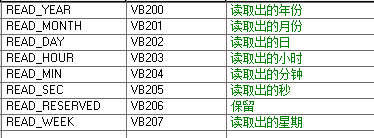

TODRVB200//其中vb200开始分别表示“年”；“月”；“日”；“时”；“分”；“秒”；“没有定义”；“星期”的地址区信息。
你控制的程序实际上就是用哪个“时”（VB3）和“分”（VB4）与你所需要控制的进行字节比较就可以了。

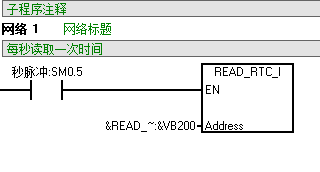

图片例子用的是VB200
图片说明：
de99ff7838e6eba4fb225427e4c6746e
提问者对于答案的评价：
学习了
专家置评
已阅，最佳答案正确。
Clock_integer：由于S7-200时钟指令的数据格式是BCD码，使用该库指令可以直接读取S7-200CPU时钟并以整数格式输出所读取的值。htTP://support.automation.siemens.com/CN/view/zh/19294366
