关于保持定时器TONR的问题

各位老师，我在使用TONR的时候出现了个问题，我想实现的是，当m0.0闭合的时候q0.0和q0.1都得电，但q0.1得电5s钟就自动失电，而q0.0需要按下m0.1才会断电。
怎么使用了TONRq0.1没有得电呢？还是使用TOF？我用了好像是一直得电
想了一上午没想通，各位老师有想法吗？谢谢

问题补充：

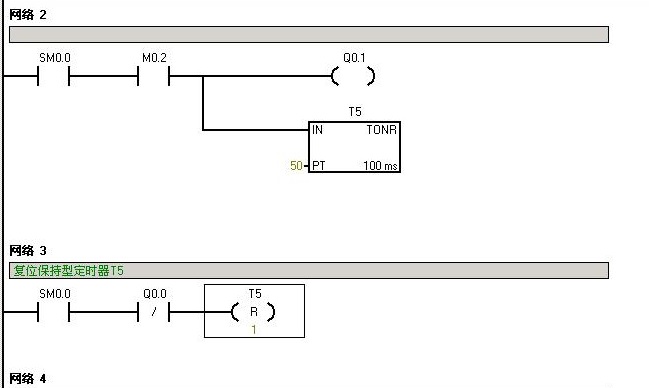

老师，我有复位程序啊，就是网络3
还有，我tonr只用了一次啊，总共就3段程序…请看仔细点吧
谢谢

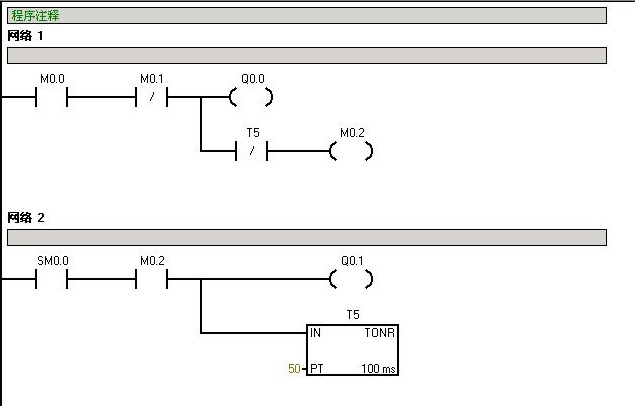

图片说明：

关于保持定时器TONR的问题 197595ddf7fd3496b37e8fb723819431

最佳答案

你使用的是掉电保护性接通延时定时器，计时器值当计时时间到后会被保持。
如果你使用这种类型的定时器，还需要加这一段复位定时器程序。
程序：
LDM0.1
RT5,1
另外，你不能够使用控制同一个定时器的，这样会出现双线圈问题。
补充问题回复：
哦，对不起，2张截图你是连续的。
这个控制如果仅仅是你贴出来的部分是没有问题的，我按你的思路也写了一个用非官方200仿真测试是可以的。注意你这个M0.0在运行时是做开关处理的（非按钮形式）。你用这个断电保持性定时器需要注意的是先复位定时器，然后再使用的原则。
为方便仿真我吧M0.0/M0.1暂时先用I0.0/I0.1替换：
LDI0.0
ANI0.1
=Q0.0
ANT5
=M0.2
