840D 系统PLC连接

NCU为573.5，我通过PC-ADAPTERUSB连接X122口，为啥电缆上的 MPI/POWER/USB灯都不亮呢？是NCU的X122口坏了吗？我拿着这个电缆连接一台CPU313所有的灯正常亮。

最佳答案

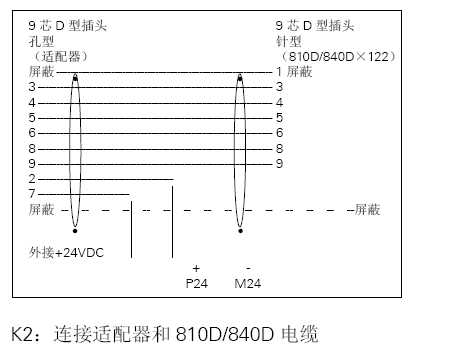

这个X122没有坏，是因为该通讯口在连接MPI电缆时，没有24V电源，用MPI通讯电缆需要外置24V电源连接到2#、7#针脚。参考图示。

图片说明：

840D 系统PLC连接 63ca3303cfCE22a18718b35ab2f71d1e

提问者对于答案的评价：
谢谢我试试

专家置评

已阅，最佳答案正确。
