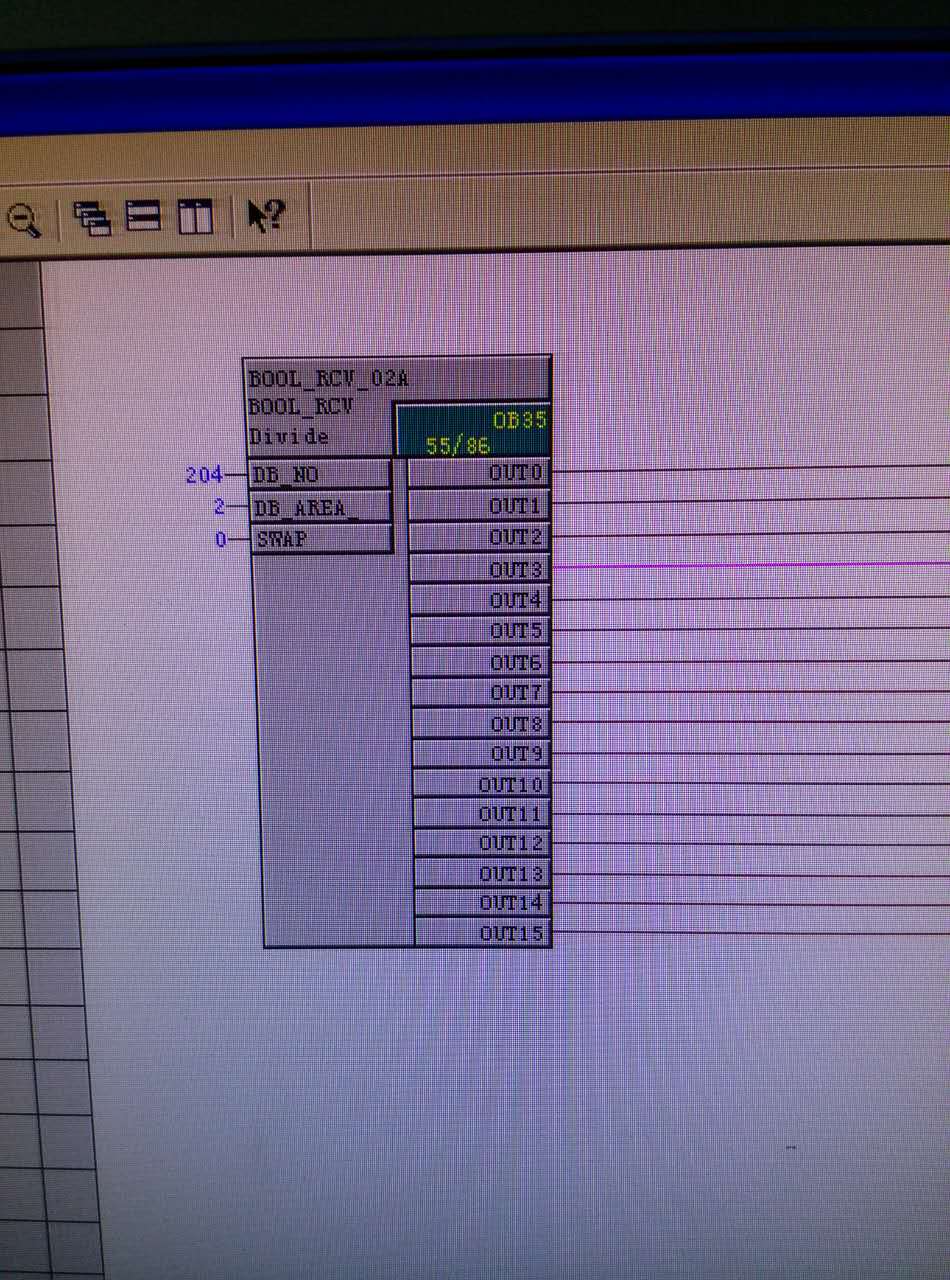

如图1和2所示，分别为bool_snd和bool_rcv，如果bool_snd（布尔量发送）要发送的数据是放在DB201块的2,3字节的话，那么接收方（位于另一个CPU）的bool_rcv它是如何关联到前一个CPU的bool_snd功能块的DB201去取数据的呢？换句话说，布尔量发送块的数据是发到哪个哪个节点的哪个DB下的哪个区域下去的呢？这个应该要设置吧？需要怎么设置的？谢谢！顺便问一个图3的有一个功能块为浅绿色背景（DO1A&BFAULT)它与其他深绿色的功能块有什么不一样，谢谢！
问题补充：
您好，我这边不是用的MPI通讯的，两个412-3H的cpu是通过cp443-1的以太网模块通讯的，所以还请帮分析，发送的数据是怎么对应到对方的DB中去的？谢谢！
图片说明：
2084c237dde9a9CE39e9105d6d002080
FC6902878e1c7744edff0030742a2cc9fbea2c67b4c724bc3d8c6da717dcfbd3
最佳答案
图3绿色高亮，表示下一个功能块插入的位置就是在这个功能块后面，CFC的扫描顺序会经过该块后再扫描你刚新插入的块，绿色表示信号流的插入点，如果再插入新的块，其序号为在这个绿色块的序号加1。关于数据发送的问题，你要找到数据发送和接收的通信指令。参见文档htTPs://suppoRT.induSTry.siemens.com/cs/document/82555073/tdc以太网通讯?dti=0&lc=zh-CN
提问者对于答案的评价：
谢谢！
