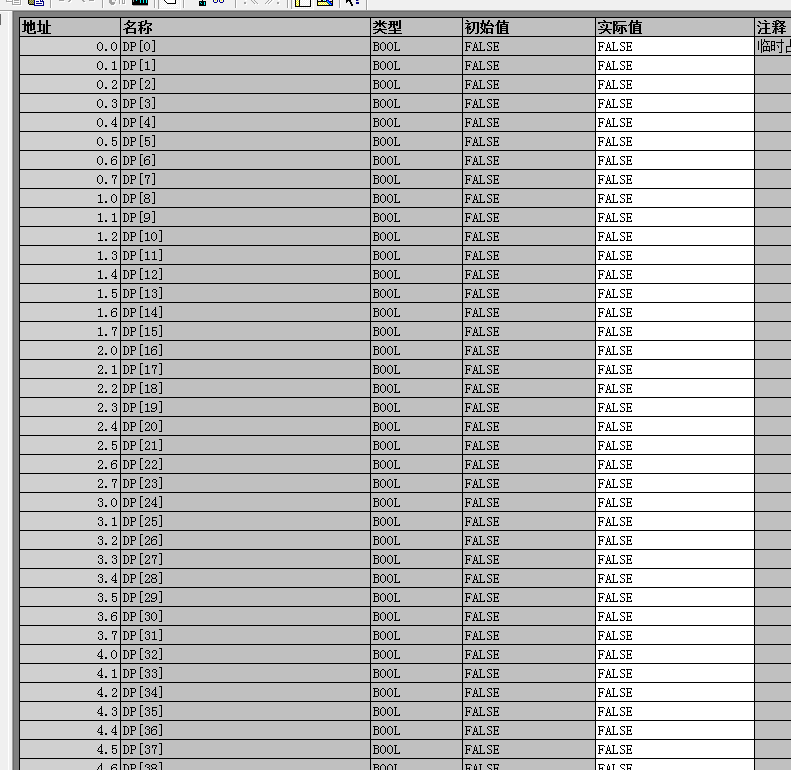

3172PN/DP，下面挂了四个DP从站，DP地址分别是4.5.6.7，为了监控每个DP从站是或掉线，准备调用系统块SFC51，关于下面输出引脚，具体什么意思，希望各位各位前辈用通俗的话解释。我在程序中建立DB1（附件图2），DP通讯状态怎么跟DB对应起来，比如DP地址为4的从站设备对应DB1中哪个具体数据，程序在图1，非常感谢（各位大神不要发SFC51相关链接，发帖前也在论坛也看了很多很多链接）。。。。。。
SSL_HEADER:STRUCT
LENTHDR:WORD
N_DR:WORD
图片说明：
420297725d98fb98a899bf00b379287b
最佳答案
1、SFC51的DR引脚填P#DB1.DBX0.0BYTE16（128位，DP站地址最大只能有128个）
2、建议将DB块中数组改为从DP[1]开始，这样方便站号对应。
3、只要是程序中已经组态的站点，哪个掉线了，DP[?]就会为1；比如你一共有4、5、6、7四个站点，如果5掉线了，那么DB1.DBX0.4就为1（按照你现在的设置就是DP[4]，看着不太习惯，按照我的方式改一下就是DP[5]，比较直观）。
提问者对于答案的评价：
非常感谢，回答非常正确，已经验证，但是还有一点不清楚，下面这个输出引脚具体什么意思，也希望前辈可以用通俗的话解释。
SSL_HEADER:STRUCT
LENTHDR:WORD
N_DR:WORD
最佳答案作者回复:
LENTHDR是SSL列表或SSL部分列表的数据记录的长度。
如果仅读取了SSL列表的标题信息，则N_DR包含属于它的数据记录数。
否则，N_DR包含传送到目标区域的数据记录数。
（SSL你可以理解为Systemstatuslist）
