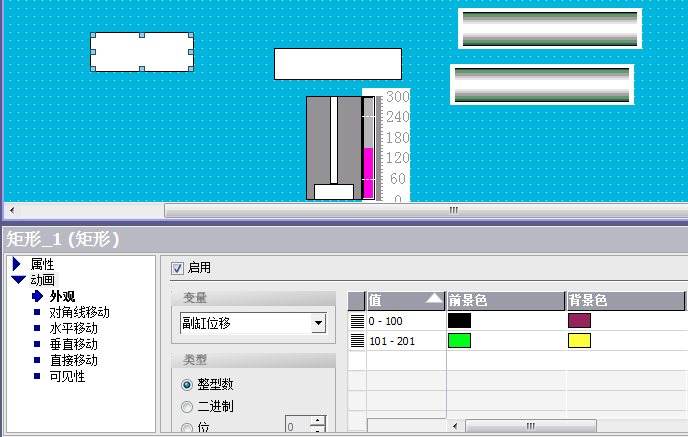

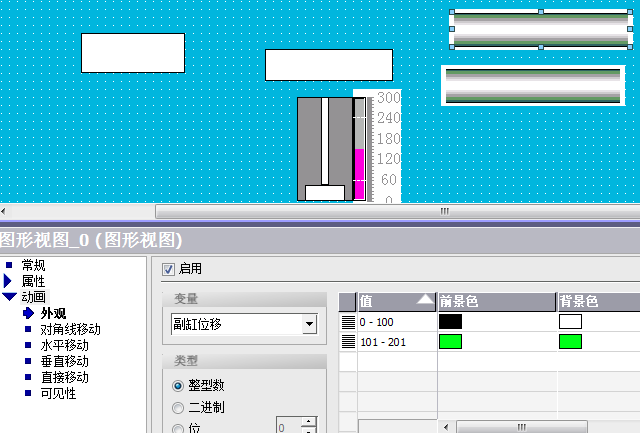

图1是左边自己画的那个框。图2是用的library的一个管道。
我想要实现随着变量值的改变，管道的颜色进行改变，代表该管道有液体在流动，
现在是我自己画的那个框，在仿真的时候是可以随着值改变而改变颜色的，
但是library的管道没有改变，
不知道为什么。请各位专家指点一下。万分感谢。
用的是winccflexiblESp4。
问题补充：
另外补充一下，西门子的库的图形无法旋转，怎么才能旋转90度。自己画的可以。
图片说明：
9edc2352c864FC23f0b81501440c37d9
最佳答案
你将library的管道用图形列表方式组态试试。
参考教程，链接：htTP://www.ad.siemens.com.cn/serviCE/elearning/cn/CourseV2.ASpx?CourseID=605
补充问题回复：
是的，有一些库里面的图形是无法旋转的。
但是可以试试将这个图形放到windows图画中进行旋转，翻转，完成后再复制的办法。
提问者对于答案的评价：
谢谢。另一位的回答有些不对，说的功能我这里都没有。
最佳答案作者回复:
你在实际操作中winccflecible2008库不支持直接复制到图画功能先需要粘贴到如word，如何由word再粘贴到图画，完成图形翻转后再复制到winccflecible2008进行图形大小的调整。
