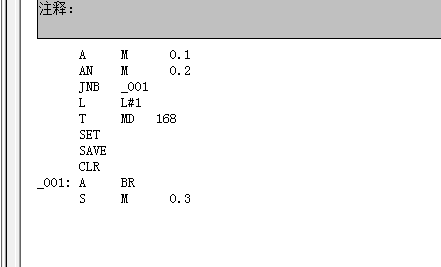

在论坛也看了很多前辈SETSAVECLRABR的解释，还是不理解，自己写段简易程序(梯形图)，然后转换成语句表，还是不理解为什么要用SETSAVECLRABR，为了各位方便前辈解释，我把语句表复制如下
AM0.1
ANM0.2
JNB_001
LL#1
TMD168
SET
SAVE
CLR
_001:ABR
SM0.3
如果M0.1不导通，直接跳转到_001:ABR
这个ABR有何用处，
望各位前辈对照程序段语句表详细解释SETSAVECLRABR，不胜感激。。。。。
图片说明：
213b496b28a67b367809d0BF84e91038
最佳答案
一、转帖一个同类问题，看了该问题，你的问题也迎刃而解了：
A(
L"MT510".Powder1
BTI
T#temp1
SET
SAVE
CLR
ABR
)
JNB_005
L9
T#temp10
_005:NOP0
二、回答：
上面的那段代码是由梯形图转换而来的，首先将"MT510".Powder1
做BCD-I转换并存于temp1，然后将9传送到temp10，两个指令串联在一起。
现有如下问题向各位请教：
1、BTI指令执行完成后BR位自动置位吗？还是需要SAVE？
2、上段中的SET、SAVE及CLR用途何在？
3、在一个NETWork中串联执行多个指令或并联执行多个指令时，该如何处理？
首先弄清BR位：状态字的第8位称为二进制结果位。它将字处理程序与位处理联系起来，在一段既有位操作又有字操作的程序中，用于表示字逻辑是否正确。将BR位加入程序后，无论字操作结果如何，都不会造成二进制逻辑链中断。
1.因为上面的那段代码是由梯形图转换而来的。出现了“SET、SAVE及CLR”。就此而论，在做BCD-I转换并存于temp1后，SET与SAVE两指令。SET即将状态字RLO置位；SAVE将RLO保存到状态字的BR位。此时表示功能被正确执行，即BR位为1.
2.CLR/将状态字RLO复位,以免影响下面的指令。
ABR/此时BR位为1，RLO=0
)
JNB_005/若BR=1且RLO=0，则跳转到005。
L9/此时BR=1且RLO=1
T#temp10
_005:NOP0
3.在一个NetWork中串联执行多个指令或并联执行多个指令时，该如何处理？
一般不要顾及用SAVE指令保存RLO。在下面的情况可用：
在一个逻辑块中需检另一查逻辑块的BR位。
例如：在用户编写的fb/FC程序中，应该对BR位进行管理，功能块正确执行后，使BR位为1，否则使其为0。使用SAVE指令将RLO存入BR中，从而达到管理BR位目的。
提问者对于答案的评价：
谢谢，我终于搞懂了，最佳只能跟一个，也非常感谢另外两位前辈
