触摸屏TP700
我看wincc的意思是要把数字量放在一个连续的数据区，然后归档然后显示数据曲线
问题我想直观的看数字量曲线怎么办比如阀门的开关状态我只要这一个点不至于非得加N个点弄成连续的数据区吧
我只要一个点显示的曲线，直观看到是0还是1
问题2，要是在同一趋势图显示几个数字量的我也只想直观的看到多条曲线自己显示自己的值0或者1
请高手赐教本人最先入手的是ABPLC所以对西门子很多想法思路不太理解德国人和美国人的思维不同
最佳答案
可以的。
如果你需要记录该功能的数据，需要配置存储卡（cf卡）或者其它。
方法：
在触摸屏（HMI）设备相应的页面做一个趋势图，因为你所需要描述的变量是位信号的变化，趋势图不认位变量，只能是字节或者字等的形式。所以你在编程时需要考虑使用该位后实际占用的地址。为了能够在实际查看中直观显示操作位的实际状态，还需要将趋势图的左、右轴数值设置为2，方便观察。

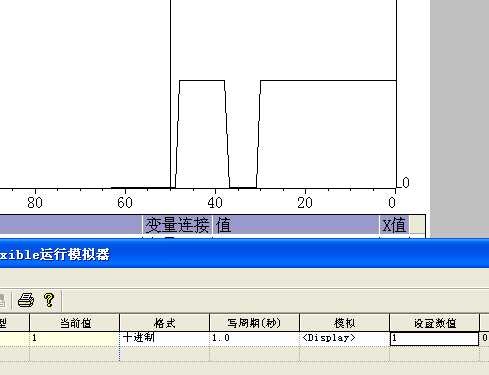

根据你的描述做了一个简单的实例，见附件。看看是否是你需要的。
图片说明：
提问者对于答案的评价：
可以实现
