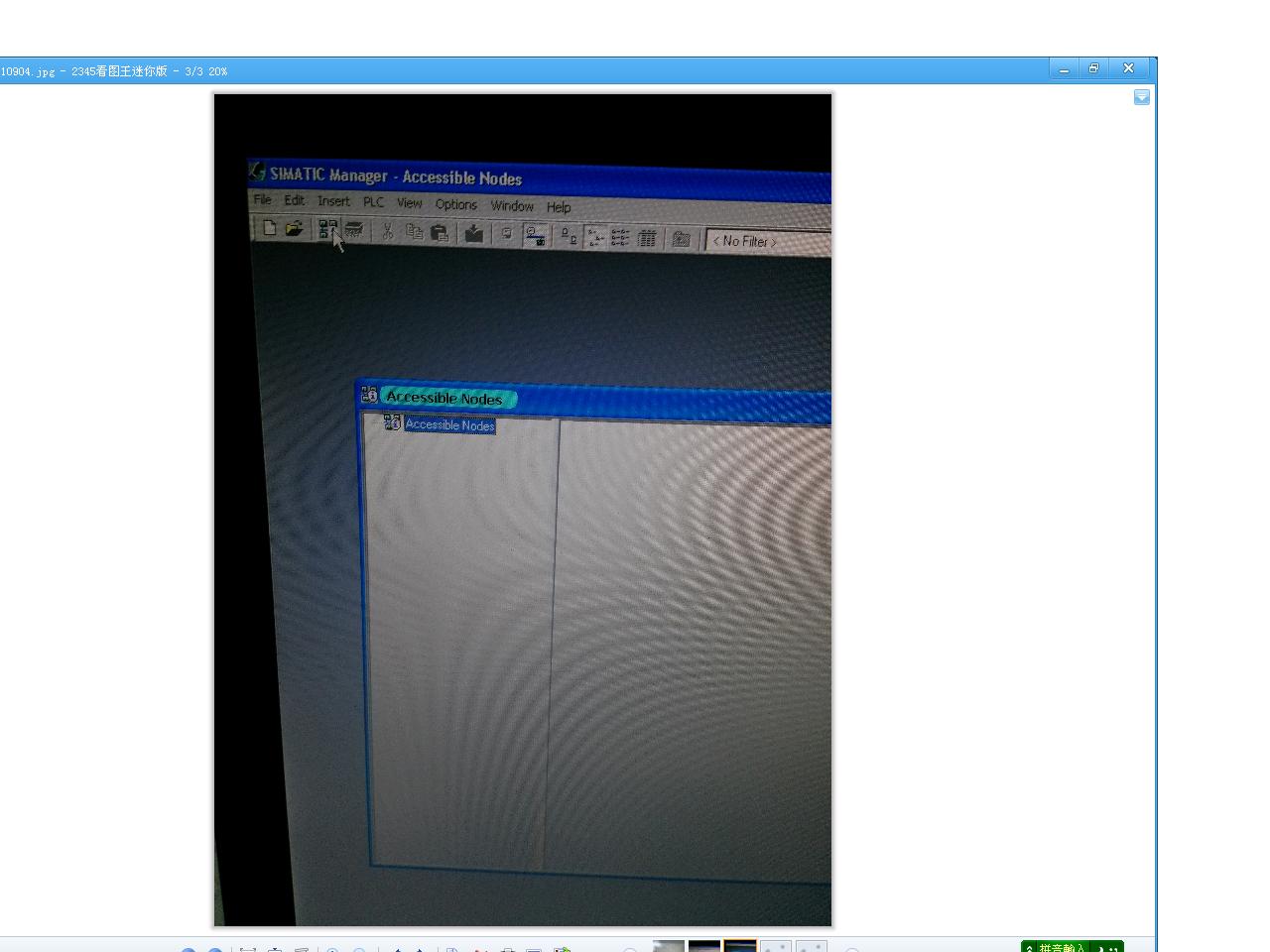

请问编程电脑如何连接上交换机（X204）下挂着的S7-400H系统（下有4个400Hcpu），我打开STep7软体，点击acCEssiblenode，怎么什么都没显示啊？（如图）需要做设置吗？谢谢。假如有一个离线程式，打开后，可以直接点击online吗？如果程式不一致会不会导致CPU停机？谢谢！
图片说明：
最佳答案
你首先要将你的电脑设置成和PLC在一个网段内，具体你的交换机网段你需要查；然后将STEP7中的PC/PG接口设置成你的网卡型号；假如你有离线程序，监控的时候回提示你访问哪一个CPC，你只要选择好插槽就可以确定你要访问的CPU；告诉你如果程序不一致不会导致停机，PLC会提示你monitor不一致，提示你要不要把程序下载；你需要选择no；如果你是在想看在线程序，你也可以将on、offline的程序compare一下，修个一致即可监控。
提问者对于答案的评价：
谢谢长风破浪学长的热心帮助，现在已经连接上了，是PC/PG接口设置错了，不过在线连接后，怎么看不到CFC图表了？都是密密麻麻的fb，FC块！
