6ES7331-7KF02
请问大家一下，我看来模块手册，有不明白，在这里提出，请大家帮助解答一下，谢谢
1、如果8个通道都是2线制的电流输入？那么模块的10和11引脚怎么接？？
2、如果第2组（2线电流输入）只使用了通道3，通道4没有使用，通道4对应的端子怎么接比较好？
3、如果第2组（设为4线电流输入，使用信号隔离模块）只使用了通道3，通道4没有使用，通道4对应的端子怎么接比较好？
问题补充：

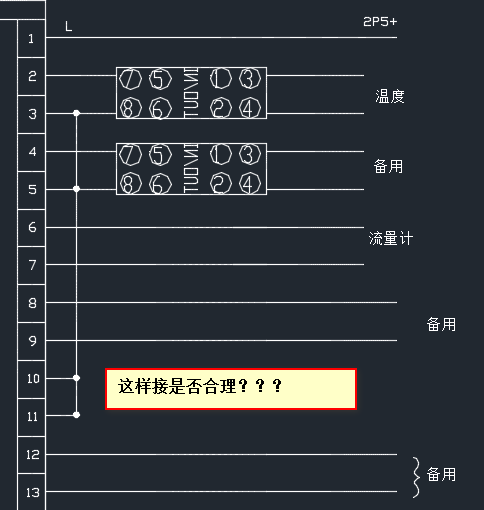

谢谢大家的回答，补充一下，见附图
图片说明：
10218a814cddaf4fa9d2074952fb700e
FC92c5ad46382a3ed8e82dd69088e0ba
最佳答案
1.模拟量输入模块6ES7331-7KF02-0AB0可用于信号测量的2线制和4线制传感器，使用时注意量程卡位置：2线制电流为D，4线制测量为C。
2.个人感觉关于这个问题，建议楼主看一下“SM331AI8×12位使用入门”第1部分：4–20mA的讲解，里面有模拟模块接线，图文并茂对你会有很大的帮助。
htTP://wenku.baidu.com/view/3d708be8856a561252d36f5d.html
还有“SM331AI8×12位使用入门”第2部分及第3部分请楼主一并阅读。
《SM331;AI8×12位入门指南》第2部分：电压和PT100
http://wenku.baidu.com/view/044f1a49f7ec4afe04a1df94.html
《SM331;AI8×12位入门指南》第3部分：热电偶
http://wenku.baidu.com/view/5a391cfc700abb68a982fb3e.html
S7-300模块数据(中文)，在下载中心有，可作为参考资料。
3.2线制电流测量时直接连接到模块端子上，如连接到通道CH0时，把测量的正M0+连接到端子2上，测量的负M0-连接到端子3上，无须接地。4线制测量时，如果使用隔离电源时，必须将所有测量电路的M-与参考电位Mana（模块端子11）相连接，并与模块的电源M-进行等电位连接，并一起进行功能性接地。如果使用非隔离电源的接地4线制传感器时，不需要互连MANA和M-（端子11、13、15、17、19）的情况，因为测量信号负端M-与本地接地电位已经互连，并且参考电势Mana和本地接地点也已经互连。COMP+是用于外部补偿，而Mana是参考电位，一般模拟量输入模块6ES7331-7KF02-0AB0使用内部补偿，所以必须将COMP+与参考电位Mana短接。
4.最后说下我个人习惯，我在使用PLC模拟量输入模块时，通常模块设置为4线制电流信号（也就是量程卡设为C），然后在模块和传感器之间加装信号隔离器。隔离器输出就变为4线制电流信号，有些品牌的信号隔离器产品上面有个跳线可进行设置，这样无论带二线制传感器，还是四线制传感器，通过路线设置非常容易实现。这样现场出现意外时，只会烧信号隔离器，对PLC及模拟量模块可进行保护。虽然加装信号隔离器会使成本增加，但烧毁一个模拟量模块价格远远要大于信号隔离器的价格。另外信号隔离器的作用也物超所值，它不仅能起隔离作用，还能解决各种干扰问题，同时也减少了日后设备维护的工作量。
5.问题补充：

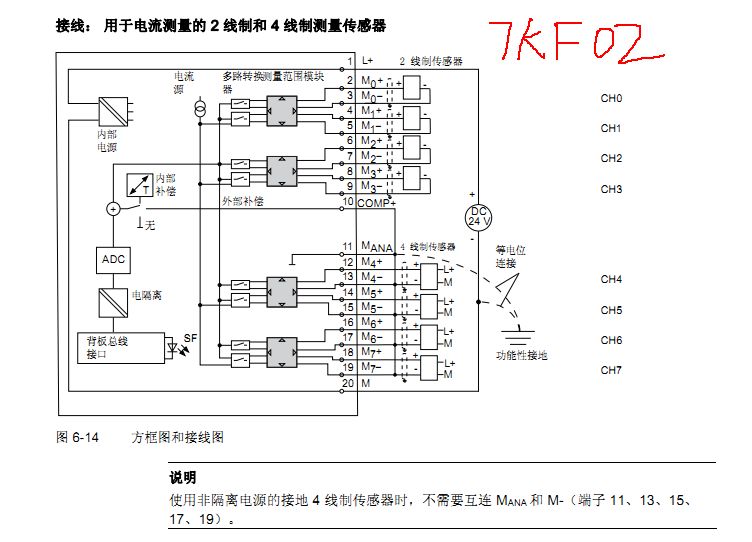

请楼主仔细参考我的上传图片，其实上面已经很清楚啦
如果使用隔离四线制测量传感器时，必须将所有测量电路的M-与参考电位Mana（模块端子11）相连接，并与模块的电源M-进行等电位连接，并一起进行功能性接地。
如果使用非隔离的接地四线制传感器时，不需要互连MANA和M-（端子11、13、15、17、19）的情况，因为测量信号负端M-与本地接地电位已经互连，并且参考电势Mana和本地接地点也已经互连。
你的附件的图，3、5、10、11、M要并一起进行功能性接地。附件W2如果使用非隔离四线制传感器时是可以的。
图片说明：
ee40c77CE53a8c764c6e17cd75fc08d0
提问者对于答案的评价：
谢谢各位工程师的回答，谢谢zhangli0的回答，您的回答很清楚，只是不明白什么是隔离电源，我要好好看看了。
