如下图，是模拟量输入模块EM231的接线方式说明，有些弄不明白，现在要接入两线制4-20mA的信号，采用最右边的接线方式，D-点需要短接模块的M点然后再接入信号的负-么？
同时RD和D+短接，再接信号的正+么？看过一些答案还是没搞明白，望指点，谢谢大家。
问题补充：
图片说明：
最佳答案

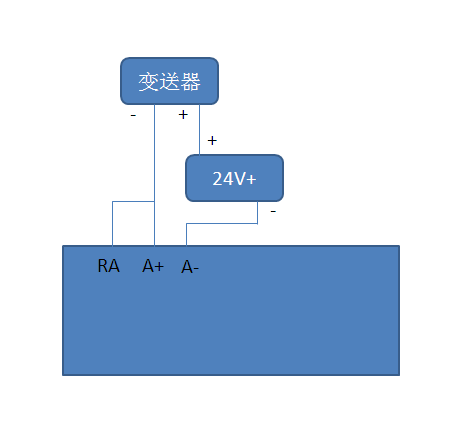

按照图中所示，直接把24VDC串入回路。注意拨码开关的位置。
图片说明：
e46db20363755df9f506ad4646e2baCE
提问者对于答案的评价：
谢谢大家，EM232输出模块接线原理与这个一样么？
专家置评
已阅，最佳答案正确。
首先先看htTP://www.ad.siemens.com.cn/productpoRTal/Prods/S7-200-portal/Default.ASpx工程师学习指南里的模拟量模块介绍。http://www.ad.siemens.com.cn/productportal/Prods/s7-200-portal/S7-200_Analog_Introduction.aspx
