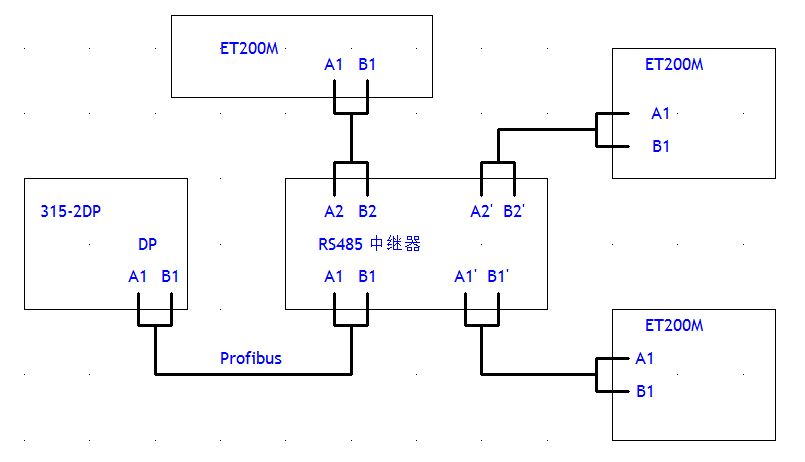

RS485中继器的DP线连接如下图，这样接线对吗？如错应该怎样改正？
两个终端都打在OFF位置，模式打在开位置，这样正确吗？
图片说明：
最佳答案

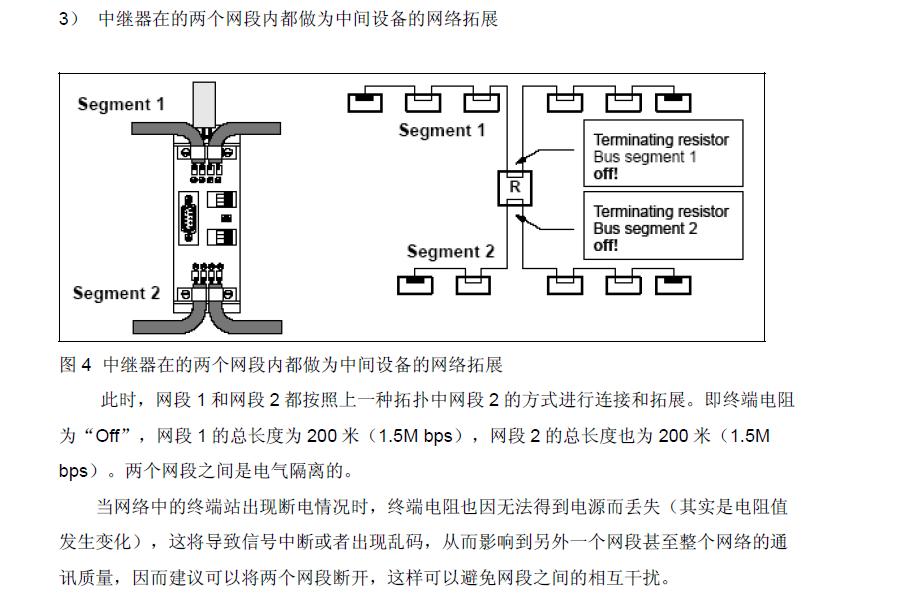

1、中继器作为中间设备的网络扩展的总线终端电阻的设置见上传的截图。
2、有关中继器作的的总线终端电阻的设置的更详细说明见下述资料中的第2章：
《西门子RS485中继器使用说明》下载：
htTP://www.ad.siemens.com.cn/download/searchResult.ASpx?searchText=A0281
图片说明：
9d3e3b0bcc54da46b6b8fcCE55c76150
提问者对于答案的评价：
学习了
