300系列没特别说明是源型的话都是漏型DI模块。网上查了下，关于漏型，有说选NPN的，也有说选PNP的。现在很不明白
问题补充：

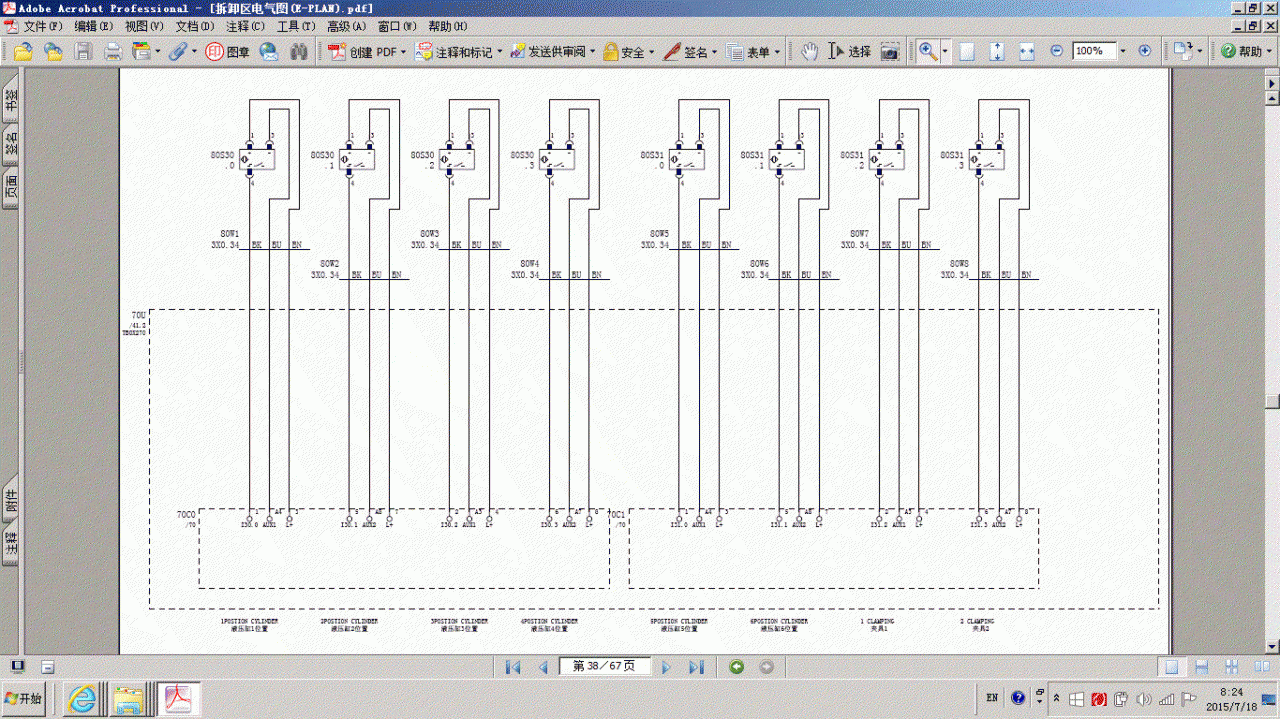

图1.wei公共端是L+，那应该用NPN对吗？

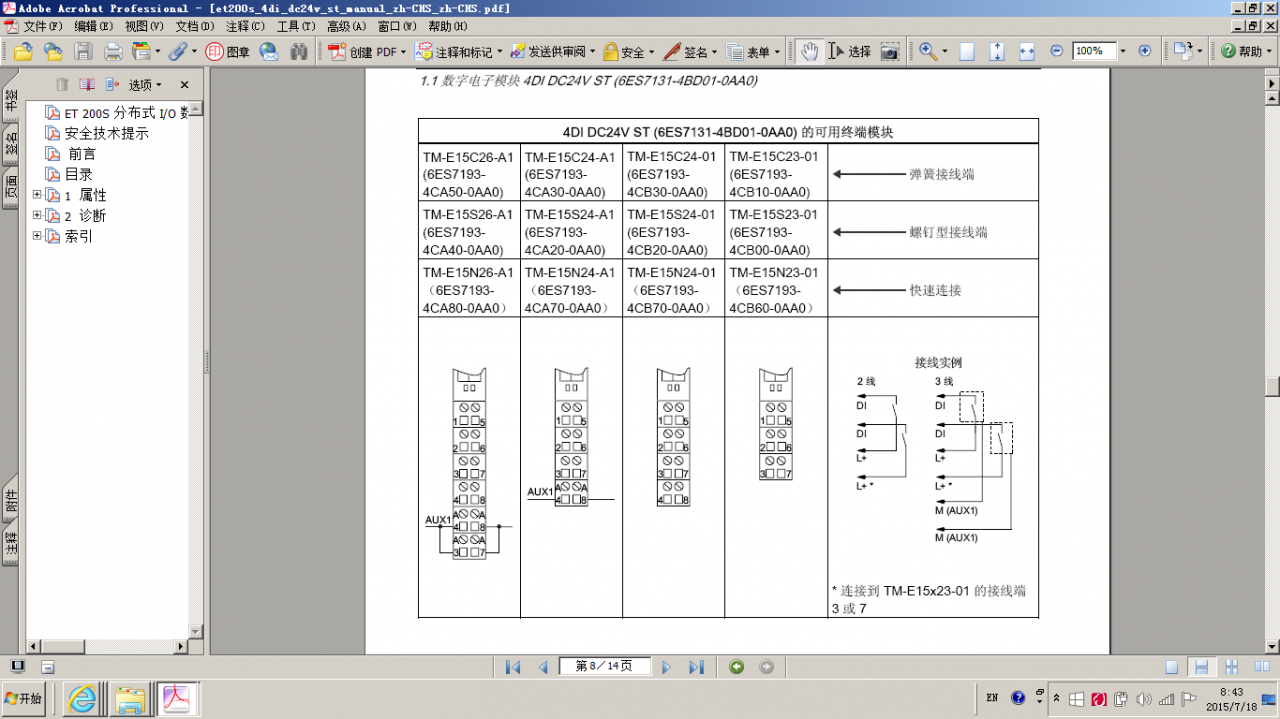

图2.标示是源输入，但公共端却是M，应该用PNP？
我哪里理解错误了？
图片说明：
df6146fCE6760527583a78b621fb7124
最佳答案
就记住一条：
西门子的DI基本上都是PNP（PLC公共端接-）,三菱的DI基本上都是NPN（PLC公共端接+）。
————————————————————————————————————————–
在你的图里的模块是ET200S4DI模块。

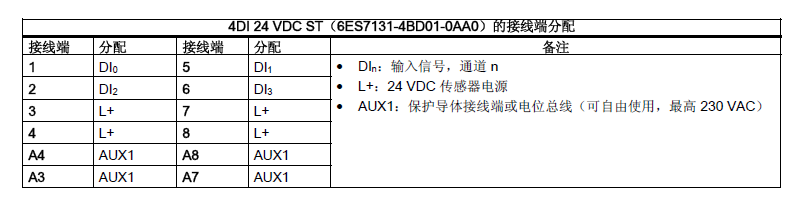

图2是PNP类型输入，公共端是Aux1(接M)，在我的图纸和样本截图里都是这个型号。
图1应该是NPN类型输入，公共端是Aux1(接24V)，我没有用过此种类型。
图片说明：
9FC5fa53d591b06c4c9a62f91e29d6b0
提问者对于答案的评价：
非常感谢各位的帮助！
专家置评
手册中对于模块的类型有描述，参看：
300模块数据：
htTPs://suppoRT.induSTry.siemens.com/cs/cn/zh/view/8859629
