我安装了一个增量编码器测量脉冲信号（NPN）型的，好像运行正常，在电机正反转时I0.0和I0.1高速闪烁，而I0.2常亮，但是I0.0和I0.1与I0.2之间的电压大概是11.5V（好像正常的电压范围是10.8V到26V），但就是采集不到脉冲个数，程序和接线斗没有问题····
想让大家帮我判断下电压对不对！为什么采集不到脉冲个数呢！
注明本编码器24供电

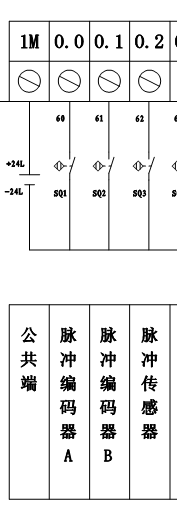

图片说明：
fbf3eef95215ecf8776aa51271981324
最佳答案
按你的连接图示应该选择高速计数的模式4才对，其中，I0.0是脉冲输入、I0.1是方向输入、I0.2是复位端子输入。程序编辑时，需要在主程序中先初始化高速计数器，就是在OB1（主程序）中用SM0.1调用一次你的脉冲子程序。

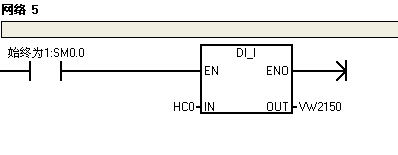

程序：
LDSM0.1
CALL脉冲子程序
初始化脉冲子程序：
LDSM0.0
MOVB16#F8,SMB37
HDEF0,4
MOVD0,SMD38
MOVD24,SMD42
ATCHINT_0:INT0,10
ENI
HSC0
提问者对于答案的评价：
最终是我们设备本身的问题！
和程序没有什么关系，还是谢谢大家的帮忙了！
专家置评
已阅，最佳答案正确。
